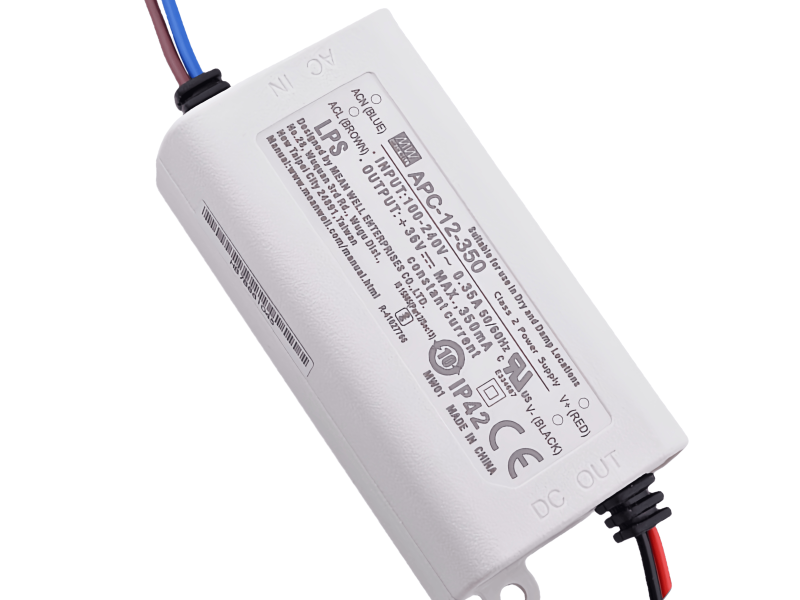

MEAN WELL（明纬）APC-12 系列为12W 单组输出开关电源，包含 APC-12-350（额定电流 350mA，直流电压范围 9~36V）和 APC-12-700（额定电流 700mA，直流电压范围 9~18V）两个型号，具备恒流设计、国际通用全范围交流输入（90~264VAC 或 127~370VDC）、IP42 防护、Class Ⅱ 与 Class 2 电源属性、LPS 测试通过等特性，保护功能涵盖短路与过电压（关断输出电压 + 二极管钳位），工作温度范围 - 30~+70℃（需参考减额曲线），适合 LED 相关装置（如装饰 / 广告照明设备，但不适用于 EU 和中国 LED 应用），提供 2 年保固，100% 满载老化测试，尺寸统一为 774029mm（LWH），安规符合 UL8750、CSA C22.2 No.250.0-08 等多项标准。
MTBF：6418.1K hrs min.（Telcordia SR-332）；1097.4K hrs min.（MIL-HDBK-217F，25℃）
温度系数：±0.2%/℃（0~50℃）
漏电流：0.25mA/240VAC
浪涌电流（Typ.）：冷启动70A（50% Ipeak，twidth=150μs）/230VAC
交流电流：0.2A/230VAC；0.35A/115VAC
启动/上升/保持时间：3000ms, 180ms/230VAC；3000ms, 150ms/115VAC（满载）
负载调整率：±3.0%
线性调整率：±1.0%
电流精度：±8.0%
电压精度：±5.0%
效率（Typ.）：80%
过电压保护范围：20.7~24.3V
纹波与噪声（最大）：250mVp-p
额定功率：12.6W
直流电压范围：9~18V
额定电流：700mA
效率（Typ.）：82%
过电压保护范围：39.6~46.8V
纹波与噪声（最大）：300mVp-p
额定功率：12.6W
直流电压范围：9~36V
额定电流：350mA
特殊说明：海拔超2000米时，无风扇机型环境温度每1000米降3.5℃，有风扇机型降5℃；EMC需终端设备制造商重新确认
禁用场景：不适用于EU和中国LED应用（建议替换为LPF/NPF/XLG/XLC/XLN系列）
适用场景：LED相关装置（装饰/广告照明设备）
电磁兼容抗扰度：符合BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11；轻工业标准（浪涌2KV）、EAC TP TC 020
电磁兼容发射：符合BS EN/EN55032、BS EN/EN61000-3-2、BS EN/EN61000-3-3、EAC TP TC 020
绝缘阻抗：I/P-O/P：>100M Ohms/500VDC（25℃/70%RH）
耐压：I/P-O/P：3.75KVAC
安全规范：符合UL8750、CSA C22.2 No.250.0-08、BIS IS15885、EAC TP TC 004、BS EN/EN 62368-1
耐振动：10~500Hz，2G，10分钟/周期，X、Y、Z轴各60分钟
储存温度/湿度：-40+80℃；1095% RH
工作湿度：20~90% RH（无冷凝）
工作温度：-30~+70℃（需参考减额曲线）
共通规格
APC-12-700
APC-12-350
散热：自然风冷
电源属性：Class Ⅱ电源（无FG）、Class 2电源、通过LPS测试
防护：IP42设计、全防护型塑胶外壳
输入：国际通用全范围（90264VAC或127370VDC）
设计：恒流设计、外形小巧
包装：120pcs/11.8Kg/1.06CUFT
重量：0.08Kg
尺寸（LWH）：774029mm（公差±1mm）
测试：100%满载老化测试
保固：2年
型号：APC-12-350、APC-12-700
类型：12W单组输出开关电源
系列：APC-12系列
品牌：MEAN WELL（明纬）
应用与备注
安规与电磁兼容
环境参数
电气规格（分型号）
核心特性
产品基础信息
3. 详细总结
一、产品基础信息
- 品牌与系列：MEAN WELL（明纬）APC-12 系列，定位为 12W 单组输出开关电源。
- 型号划分：共 2 个型号，核心差异体现在额定电流与直流电压范围，具体参数如下表：
| 型号 | 额定电流 | 直流电压范围 | 额定功率 | 纹波与噪声（最大） | 过电压保护范围 |
|-------------|----------|--------------|----------|--------------------|----------------|
| APC-12-350 | 350mA | 9~36V | 12.6W | 300mVp-p | 39.6~46.8V |
| APC-12-700 | 700mA | 9~18V | 12.6W | 250mVp-p | 20.7~24.3V |
- 物理与包装参数：
- 尺寸（LWH）：774029mm（公差 ±1mm）
- 重量：0.08Kg
- 包装规格：120pcs/11.8Kg/1.06CUFT
- 品质保障：提供2 年保固，出厂前经过100% 满载老化测试，MTBF（平均无故障时间）最低为 6418.1K hrs（Telcordia SR-332 标准）、1097.4K hrs（MIL-HDBK-217F 标准，25℃环境）。
二、核心特性与设计
- 电气设计：
- 采用恒流设计，满足 LED 等负载对电流稳定性的需求；
- 支持国际通用全范围输入，涵盖交流 90~264VAC 或直流 127~370VDC，适配全球多数电网。
- 防护与安全：
- 防护等级IP42，搭配全防护型塑胶外壳，防尘防水能力适用于一般户外或半户外场景；
- 属于Class Ⅱ 电源（无 FG，即无保护接地）、Class 2 电源，且通过LPS（限功率电源）测试，安全性符合低功率设备标准。
- 散热与结构：采用自然风冷，无需风扇，减少噪音与故障点；外形小巧，节省安装空间。
三、详细电气规格（共通部分）
- 精度与调整率：
- 电压精度：±5.0%（含设定误差、线性调整率、负载调整率）；
- 电流精度：±8.0%；
- 线性调整率：±1.0%（输入电压变化对输出的影响）；
- 负载调整率：±3.0%（负载变化对输出的影响）。
- 动态特性：
- 启动时间：3000ms（满载时）；
- 上升时间：180ms（230VAC 输入）、150ms（115VAC 输入，满载时）；
- 保持时间：与上升时间一致（满载时）。
- 输入相关参数：
- 交流电流：0.2A/230VAC、0.35A/115VAC；
- 浪涌电流（典型值）：冷启动 70A（在 50% Ipeak 下测试，twidth=150μs）/230VAC；
- 断路器配置：16A 断路器可配置同型号电源数量 ——B 型 17 台、C 型 29 台。
- 保护功能：
- 保护种类：短路保护、过电压保护；
- 过电压保护类型：关断输出电压 + 二极管钳位，避免负载损坏；
- 漏电流：0.25mA/240VAC，符合安全标准。
四、环境与可靠性参数
- 温度参数：
- 工作温度：-30~+70℃（需参考 “减额曲线”，低输入电压或高温度时需减额输出）；
- 储存温度：-40~+80℃；
- 温度系数：±0.2%/℃（0~50℃环境下，温度变化对输出的影响）。
- 湿度参数：
- 工作湿度：20~90% RH（无冷凝）；
- 储存湿度：10~95% RH。
- 耐振动：10~500Hz频率范围，2G 加速度，10 分钟 / 周期，X、Y、Z 轴各测试 60 分钟，适应运输与使用中的振动环境。
五、安规与电磁兼容（EMC）
- 安全规范：符合多项国际标准，包括 UL8750（LED 电源标准）、CSA C22.2 No.250.0-08（加拿大安全标准）、BIS IS15885（印度标准）、EAC TP TC 004（欧亚经济联盟标准）、BS EN/EN 62368-1（音频 / 视频设备安全标准）。
- 绝缘与耐压：
- 绝缘阻抗：I/P-O/P（输入 - 输出）>100M Ohms/500VDC（25℃/70% RH 环境）；
- 耐压：I/P-O/P（输入 - 输出）3.75KVAC，保障电气绝缘安全。
- EMC 性能：
- 电磁兼容发射：符合 BS EN/EN55032（辐射与传导发射）、BS EN/EN61000-3-2（谐波电流）、BS EN/EN61000-3-3（电压波动）、EAC TP TC 020；
- 电磁兼容抗扰度：符合 BS EN/EN55035（抗扰度通用标准）、BS EN/EN61000-4-2/3/4/5/6/8/11（静电放电、射频辐射、电快速瞬变等抗扰度测试），且满足轻工业标准（浪涌 2KV）、EAC TP TC 020。
六、应用场景与重要备注
- 适用场景：适合 LED 相关装置与电器产品，如装饰照明设备、广告照明设备。
- 禁用场景：本产品不适用于 EU（欧盟）和中国的 LED 应用，官方建议在上述区域替换为 LPF、NPF、XLG、XLC、XLN 系列电源。
4. 关键问题
问题 1：APC-12 系列两个型号（APC-12-350 与 APC-12-700）的核心差异是什么？适用场景如何区分？
答案：两者核心差异集中在电流与电压适配性，具体如下：
- 核心参数差异：APC-12-350 额定电流 350mA、直流电压范围 9~36V，过电压保护范围 39.6~46.8V；APC-12-700 额定电流 700mA、直流电压范围 9~18V，过电压保护范围 20.7~24.3V；
- 适用场景区分：两者均适用于 LED 装饰 / 广告照明设备，但因电压和电流差异，APC-12-350 更适合需较高电压（如长串 LED 灯组）、低电流的场景；APC-12-700 更适合低电压、较高电流的 LED 负载场景。需注意，两者均不适用于 EU 和中国的 LED 应用，需替换为明纬 LPF/NPF 等系列。
问题 2：APC-12 系列电源在特殊环境（如高海拔、低温 / 高温）下的使用限制是什么？如何规避相关风险？
答案：特殊环境使用限制及规避措施如下：
- 高海拔限制：海拔超过2000 米时，无风扇机型（APC-12 系列为自然风冷，属无风扇）环境温度需按3.5℃/1000 米比例下降（例：海拔 3000 米时，最高工作温度从 70℃降至 66.5℃）；
- 温度限制：工作温度范围为 **-30~+70℃**，但低输入电压（如低于 90VAC）或接近温度上限时，需参考 “减额曲线” 降低输出负载（如高温时减少输出功率），避免电源过热损坏；
- 规避措施：高海拔场景需核算实际允许的最高环境温度，避免超温使用；低温 / 高温环境需优先确保输入电压在额定范围（90~264VAC），并根据减额曲线调整负载，同时保证工作湿度无冷凝（20~90% RH），防止绝缘性能下降。
问题 3：从安全与合规角度，APC-12 系列电源需满足哪些关键标准？终端设备制造商在使用该电源时需注意哪些合规要求？
答案：安全合规标准及终端制造商注意事项如下：
- 核心安全与 EMC 标准：
- 安全规范：符合 UL8750（LED 电源）、CSA C22.2 No.250.0-08（加拿大）、BIS IS15885（印度）、EAC TP TC 004（欧亚）、BS EN/EN 62368-1；
- EMC 标准：发射符合 BS EN/EN55032/61000-3-2/3，抗扰度符合 BS EN/EN55035/61000-4 系列，耐压 I/P-O/P 3.75KVAC，绝缘阻抗 > 100M Ohms/500VDC；
- 终端制造商合规要求：
- EMC 确认：电源仅为元件，EMC 性能受整套装置影响，需对终端设备重新进行 EMC 测试与确认（参考明纬 EMI 声明文档）；
- 区域合规：若终端设备销往 EU 或中国，不可使用 APC-12 系列，需替换为明纬推荐的 LPF/NPF 等系列，避免违反当地 LED 电源标准；
- 安装合规：需参阅 IP42 安装手册，确保防尘防水安装正确，同时海拔超 2000 米时按要求降额，保障安全使用。
