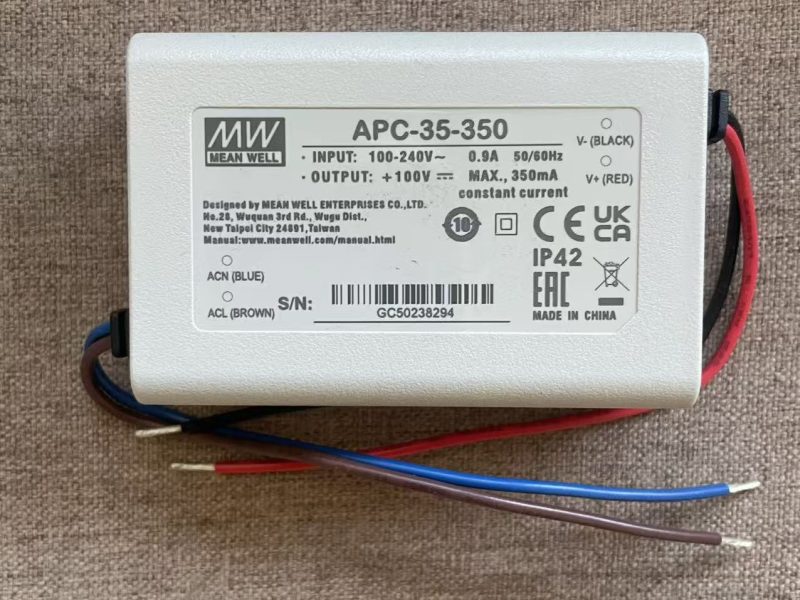

明纬（MEAN WELL）APC-35 系列是一款35W 单组输出开关电源，主打恒流设计，具备国际通用全范围交流输入（90~264VAC、127~370VDC），能承受 300VAC 浪涌输入达 5 秒，拥有短路 / 过电压保护功能；采用全防护型塑胶外壳，外形小巧（84×57×29.5mm），自然风冷且符合 IP42 设计，经过 100% 满载老化测试，适合 LED 装饰或广告照明等 LED 相关装置，具有低成本、高信赖度特点，提供 2 年保固，系列包含 APC-35-350、APC-35-500、APC-35-700、APC-35-1050 四个型号，各型号在额定电流、输出直流电压范围等参数上存在差异。
耐振动：10~500Hz，2G，10分钟/周期，X、Y、Z轴各60分钟
平均无故障时间（MTBF）：4955.9K小时（Telcordia SR-332）、550.4K小时（MIL-HDBK-217F，25℃）
效率（典型值）：84%
电流精度：±8.0%
电流纹波：5.0%
电磁兼容：发射符合BS EN/EN55032等、抗扰度符合BS EN/EN55035等（轻工业标准，浪涌2KV）
安规标准：符合UL8750（仅700&1050）、CSA-C22.2 No.250.0-13（仅1050）、BIS IS15885（仅700&1050）、EAC TP TC 004、BS EN/EN62368-1
环境参数：工作温度-30+70℃（需参考减额曲线）、工作湿度2090%RH（无冷凝）、储存温度-40+80℃、储存湿度1095%RH
APC-35-1050：额定电流1050mA、输出电压11~33V、额定功率34.7W
APC-35-700：额定电流700mA、输出电压15~50V、额定功率35W
APC-35-500：额定电流500mA、输出电压25~70V、额定功率35W
APC-35-350：额定电流350mA、输出电压28~100V、额定功率35W
额外认证：LPS认证（仅APC-35-700&1050）
质量测试：100%满载老化测试
结构设计：全防护型塑胶外壳、IP42设计、自然风冷、外形小巧（84×57×29.5mm）
保护功能：短路保护、过电压保护（关闭输出电压，重启恢复）
输入特性：国际通用全范围输入（90264VAC、127370VDC）、承受300VAC浪涌输入5秒
适用场景：LED相关装置（装饰/广告照明设备等）
保固期限：2年（仅APC-35-700&1050明确标注）
核心设计：恒流设计
类型：35W单组输出开关电源
系列：APC-35系列
品牌：MEAN WELL（明纬）
其他关键参数
环境与安规
关键参数（分型号）
核心特性
产品基础信息
一、产品基础概况
明纬（MEAN WELL）APC-35 系列属于35W 单组输出开关电源，核心定位为 LED 相关装置供电，适用于 LED 装饰照明、LED 广告照明设备等场景，具备低成本、高信赖度优势，提供2 年保固（仅 APC-35-700 和 APC-35-1050 型号明确标注此保固期限），且所有型号均经过100% 满载老化测试，确保产品稳定性。系列包含 4 个具体型号，分别为 APC-35-350、APC-35-500、APC-35-700、APC-35-1050，各型号在输出电流、电压范围上存在差异，以适配不同 LED 设备需求。
二、核心特性与结构设计
-
电气核心特性
- 恒流设计：为 LED 设备提供稳定电流，保障设备正常运行
- 宽范围输入：支持国际通用全范围交流 / 直流输入，交流输入范围 90~264VAC，直流输入范围 127~370VDC，频率范围 47~63Hz
- 浪涌抗性：能承受300VAC 浪涌输入达 5 秒，适应电网波动
- 保护功能：具备短路保护和过电压保护，过电压保护类型为 “关闭输出电压，重启恢复”，不同型号过电压保护范围不同（具体见下文参数表）
-
结构与散热设计
- 防护外壳：采用全防护型塑胶外壳，符合IP42 设计，具备一定防尘、防溅水能力
- 外形尺寸：统一为84×57×29.5mm（长 × 宽 × 高），体积小巧，便于安装
- 散热方式：自然风冷，无需额外风扇，降低噪音与故障风险
- 重量：单台重量约0.18Kg，包装规格为 72 台 / 箱，每箱重 14Kg，体积 0.92 立方英尺（CUFT）
三、关键电气参数（分型号）
| 参数类别 | 参数名称 | APC-35-350 | APC-35-500 | APC-35-700 | APC-35-1050 |
|---|---|---|---|---|---|
| 输出参数 | 额定电流 | 350mA | 500mA | 700mA | 1050mA |
| 直流电压范围 | 28~100V | 25~70V | 15~50V | 11~33V | |
| 额定功率 | 35W | 35W | 35W | 34.7W | |
| 电流纹波 | 5.0% | 5.0% | 5.0% | 5.0% | |
| 电流精度 | ±8.0% | ±8.0% | ±8.0% | ±8.0% | |
| 过电压保护范围 | 110~130V | 55~65V | 77~91V | 36~43V | |
| 输入参数 | 交流电流（典型） | 0.5A/230VAC；0.75A/115VAC | 同左 | 同左 | 同左 |
| 浪涌电流（典型） | 冷启动 45A（50% Ipeak 下，twidth=490μs）/230VAC | 同左 | 同左 | 同左 | |
| 漏电流 | 0.25mA/240VAC | 0.25mA/240VAC | 0.25mA/240VAC | 0.25mA/240VAC | |
| 时间参数 | 启动、上升时间 | 1500ms、40ms/230VAC；1500ms、40ms/115VAC（满载） | 同左 | 同左 | 同左 |
| 保持时间（典型） | 20ms/230VAC；12ms/115VAC（满载） | 同左 | 同左 | 同左 | |
| 效率与可靠性 | 效率（典型） | 84% | 84% | 84% | 84% |
| MTBF（最小） | 4955.9K 小时（Telcordia SR-332）；550.4K 小时（MIL-HDBK-217F，25℃） | 同左 | 同左 | 同左 |
四、环境适应性与安规标准
-
环境适应性参数
- 工作温度：-30~+70℃（需参考 “减额曲线”，温度过高时需降低负载）
- 工作湿度：20~90% RH，无冷凝
- 储存温度：-40~+80℃
- 储存湿度：10~95%RH
- 温度系数：±0.2%/℃（0~50℃）
- 耐振动：10~500Hz，2G 加速度，10 分钟 / 周期，X、Y、Z 轴各测试 60 分钟
-
安规与电磁兼容标准
- 安全规范：符合 UL8750（仅 APC-35-700&1050）、CSA-C22.2 No.250.0-13（仅 APC-35-1050）、BIS IS15885（仅 APC-35-700&1050）、EAC TP TC 004、BS EN/EN62368-1
- 耐压性能：输入端 - 输出端（I/P-O/P）：3KVAC
- 绝缘阻抗：I/P-O/P：>100MΩ/500VDC（25℃、70% RH 环境下）
- 电磁兼容（EMC）- 发射：符合 BS EN/EN55032、BS EN/EN61000-3-2 Class A、BS EN/EN61000-3-3、EAC TP TC 020
- 电磁兼容（EMC）- 抗扰度：符合 BS EN/EN55035、BS EN/EN61000-4-2/3/4/5/6/8/11，满足轻工业标准（浪涌 2KV）、EAC TP TC 020
4. 关键问题
问题 1：APC-35 系列四个型号的核心输出参数（额定电流、电压范围、功率）有何差异？为何存在这些差异？
答案：四个型号的核心输出参数差异如下表所示，差异存在的原因是为了适配不同功率、不同电压需求的 LED 设备 —— 例如，LED 广告屏可能需要较高电压和中等电流（如 APC-35-350 的 28~100V、350mA），而小型 LED 装饰灯可能需要较低电压和较高电流（如 APC-35-1050 的 11~33V、1050mA），通过差异化参数覆盖更多 LED 应用场景，提升系列产品的适用性。
| 型号 | 额定电流 | 直流电压范围 | 额定功率 |
|---|---|---|---|
| APC-35-350 | 350mA | 28~100V | 35W |
| APC-35-500 | 500mA | 25~70V | 35W |
| APC-35-700 | 700mA | 15~50V | 35W |
| APC-35-1050 | 1050mA | 11~33V | 34.7W |
问题 2：APC-35 系列电源在环境适应性和防护性能上有哪些特点？这些特点对其应用场景有何影响？
答案：环境适应性和防护性能特点及影响如下：
- 环境适应性特点：工作温度范围为 - 30~+70℃（需参考减额曲线），工作湿度 20~90% RH（无冷凝），耐振动性能达 10~500Hz、2G（X/Y/Z 轴各测试 60 分钟），温度系数 ±0.2%/℃（0~50℃）；
- 防护性能特点：采用全防护型塑胶外壳，符合 IP42 设计，具备防尘、防垂直滴水能力；
- 对应用场景的影响：宽温范围使其能在寒冷（如北方冬季户外）和炎热（如夏季室内封闭空间）环境下使用；耐振动特性适配有轻微震动的场景（如广告灯箱安装在路边立柱上）；IP42 防护则允许其用于非完全密封但需基础防尘防溅的环境（如室内吊顶 LED 照明、半开放的 LED 广告位），但因防护等级有限，无法用于户外暴雨、强粉尘等恶劣环境。
问题 3：APC-35 系列电源的过电压保护机制是什么？不同型号的过电压保护范围有何不同？实际应用中该保护机制能起到什么作用？
答案：
- 过电压保护机制：属于 “关闭输出电压，重启恢复” 型 —— 当电源输出电压超过设定的保护范围时，电源会自动关闭输出，避免过高电压损坏负载（如 LED 灯珠）；待故障排除后，重新启动电源即可恢复正常输出；
- 不同型号保护范围：APC-35-350 为 110~130V，APC-35-500 为 55~65V，APC-35-700 为 77~91V，APC-35-1050 为 36~43V，保护范围差异与各型号的输出电压范围匹配（保护值高于对应型号的最大输出电压，确保正常工作时不触发保护，仅异常时启动）；
- 实际应用作用：LED 设备（如灯珠、模组）对电压敏感度高，过高电压会导致其烧毁或寿命大幅缩短；过电压保护机制能在电源内部故障（如电压调节电路异常）或外部电网波动导致输出电压飙升时，快速切断输出，有效保护昂贵的 LED 负载，降低维修成本和设备故障风险。
