MEAN WELL 的HDR-60 系列是一款60W 超薄阶梯型 DIN 导轨电源，宽度仅52.5mm（3SU） ，支持85~264VAC 宽幅交流输入（277VAC 可运行） 及120~370VDC 直流输入（390VDC 可运行） ，无负载功耗 <0.3W，工作温度范围为 **-30~+70°C**，通过LPS（有限功率源）认证及 UL508、UL62368-1 等多项安全标准，具备短路、过载、过压保护功能，可安装于TS-35/7.5 或 TS-35/15 导轨，适用于家庭控制系统、楼宇自动化等场景，提供3 年质保，系列包含 HDR-60-5、HDR-60-12 等 5 种型号，输出电压、电流等参数各有差异，最高效率达91%。
指示：LED电源指示灯
安装：支持TS-35/7.5或TS-35/15 DIN导轨
机电设备
工厂自动化
工业控制系统
楼宇自动化
家庭控制系统
其他：隔离等级II，LPS认证，过电压类别III（EN标准）
EMC：辐射/传导符合BS EN/EN55032 Class B，谐波电流符合BS EN/EN61000-3-2 Class A
安全标准：UL62368-1、UL508、TUV BS EN/EN61558-2-16等
环境适应性：工作温-30+70°C，湿度2090%RH（非凝露），存储温-40~+85°C
保护：短路/过载（105-160%额定功率）/过压（不同型号阈值不同）
功耗：无负载<0.3W
效率：典型值85%~91%（HDR-60-48最高）
HDR-60-48：48V输出，1.25A电流，60W功率，电压调节43.2~55.2V
HDR-60-24：24V输出，2.5A电流，60W功率，电压调节21.6~29V
HDR-60-15：15V输出，4A电流，60W功率，电压调节13.5~18V
HDR-60-12：12V输出，4.5A电流，54W功率，电压调节10.8~13.8V
HDR-60-5：5V输出，6.5A电流，32.5W功率，电压调节5.0~5.5V
其他：冷启动电流30A/115VAC、60A/230VAC，典型交流电流1.2A/115VAC、0.8A/230VAC
直流输入：120~370VDC（390VDC可运行）
交流输入：85264VAC（277VAC可运行），频率4763Hz
质保：3年
尺寸：宽度52.5mm（3SU），整体52.59054.5mm（WHD），重量190g
类型：60W超薄阶梯型DIN导轨电源
安装与指示
应用场景
认证与标准
性能特点
输出参数（分型号）
输入参数
核心属性

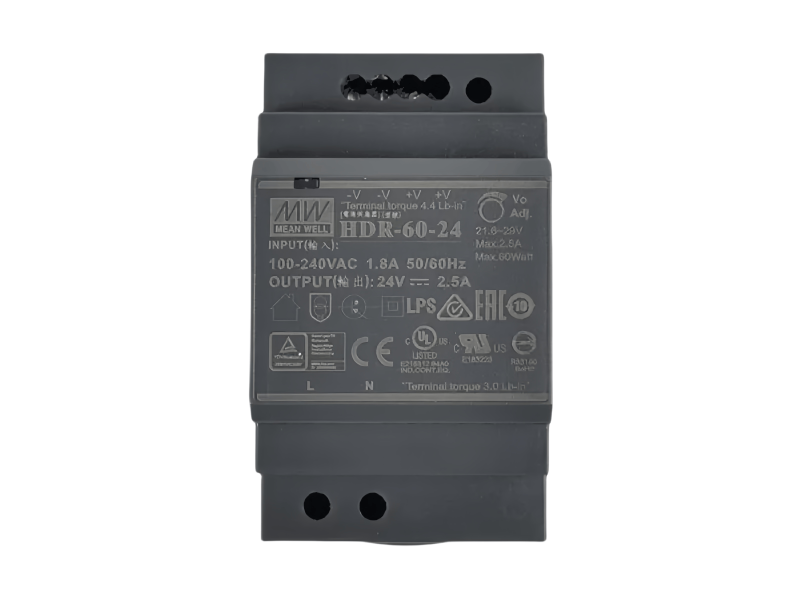

HDR-60系列电源（MEAN WELL）
一、产品基础信息
- 品牌与系列：MEAN WELL（明纬）HDR-60 系列，定位为经济型 60W 超薄阶梯型 DIN 导轨电源
- 核心设计：
- 超薄尺寸：宽度仅52.5mm（3SU） ，整体尺寸52.59054.5mm（WHD） ，重量190g，节省机柜空间
- 安装方式：支持TS-35/7.5 或 TS-35/15 规格 DIN 导轨安装
- 外壳材质：塑料外壳，有效防止触电风险
- 散热方式：自然空气对流冷却，无需风扇
- 质保期限：3 年
- 状态指示：配备 LED 电源指示灯，可直观判断电源工作状态
二、电气参数详情
1. 输入参数（全系列统一）
| 输入类型 | 参数范围 / 值 | 备注 |
|---|---|---|
| 交流输入电压 | 85~264VAC | 277VAC 可运行 |
| 直流输入电压 | 120~370VDC | 390VDC 可运行 |
| 交流输入频率 | 47~63Hz | - |
| 典型交流电流 | 1.2A/115VAC；0.8A/230VAC | 额定负载下 |
| 冷启动电流 | 30A/115VAC；60A/230VAC | - |
| 启动 / 上升时间 | 500ms（230VAC）；50ms（115VAC） | 全负载下 |
| 保持时间 | 30ms（230VAC）；12ms（115VAC） | 全负载下，典型值 |
2. 输出参数（分型号差异）
| 型号 | 输出电压（DC） | 额定电流 | 额定功率 | 电压调节范围 | 纹波与噪声（max.） | 电压公差 | 负载调节 |
|---|---|---|---|---|---|---|---|
| HDR-60-5 | 5V | 6.5A | 32.5W | 5.0~5.5V | 80mVp-p | ±2.0% | ±1.0% |
| HDR-60-12 | 12V | 4.5A | 54W | 10.8~13.8V | 120mVp-p | ±1.0% | ±1.0% |
| HDR-60-15 | 15V | 4A | 60W | 13.5~18V | 120mVp-p | ±1.0% | ±1.0% |
| HDR-60-24 | 24V | 2.5A | 60W | 21.6~29V | 150mVp-p | ±1.0% | ±1.0% |
| HDR-60-48 | 48V | 1.25A | 60W | 43.2~55.2V | 240mVp-p | ±1.0% | ±1.0% |
3. 效率表现（典型值）
- HDR-60-5：85%
- HDR-60-12：88%
- HDR-60-15：89%
- HDR-60-24：90%
- HDR-60-48：91%（系列最高）
三、保护功能与环境适应性
1. 保护功能
| 保护类型 | 触发条件 / 动作方式 | 备注 |
|---|---|---|
| 过载保护 | 105-160% 额定输出功率 | 输出电压 < 50% 时为打嗝模式，故障移除后自动恢复；输出电压 50%~100% 时为恒流限制，故障移除后自动恢复 |
| 过压保护 | 不同型号阈值不同：
- HDR-60-5：5.75~6.75V - HDR-60-12：14.2~16.2V - HDR-60-15：18.8~22.5V - HDR-60-24：30~36V - HDR-60-48：56.5~64.8V |
动作方式为关闭输出电压，需重新上电恢复 |
| 短路保护 | 内置短路保护机制 | 故障移除后自动恢复 |
2. 环境参数
| 环境指标 | 参数范围 | 备注 |
|---|---|---|
| 工作温度 | -30~+70°C | 需参考 “降额曲线” |
| 工作湿度 | 20~90%RH | 非凝露 |
| 存储温度 | -40~+85°C | - |
| 存储湿度 | 10~95%RH | 非凝露 |
| 温度系数 | ±0.03%/°C | 0~50°C 环境下 |
| 振动抗性 | 10~500Hz，2G，10min / 周期，X/Y/Z 轴各 60min | 符合 IEC60068-2-6 标准 |
| 工作海拔 | 2000 米 | 海拔 > 2000 米时，无风扇型号需按 3.5°C/1000 米降额，带风扇型号按 5°C/1000 米降额 |
四、认证与 EMC 性能
1. 安全认证标准
- 国际标准：IEC62368-1、IEC61558-1、IEC61558-2-16
- 美国标准：UL62368-1、UL508
- 欧洲标准：TUV BS EN/EN61558-2-16、BS EN/EN61558-1
- 其他地区：EAC TP TC 004、BSMI CNS 15936、BIS IS13252 (Part1):2010（部分型号可能无 BIS 标识，需咨询销售）
- 特殊认证：通过LPS（有限功率源）认证，隔离等级为Class II，过电压类别为III（符合 EN61558、EN50178 等标准）
2. EMC（电磁兼容性）
（1）EMC 发射
| 测试项目 | 遵循标准 | 等级 / 要求 |
|---|---|---|
| 传导发射 | BS EN/EN55032（CISPR32）、CNS15936 | Class B |
| 辐射发射 | BS EN/EN55032（CISPR32）、CNS15936 | Class B |
| 谐波电流 | BS EN/EN61000-3-2 | Class A |
| 电压闪烁 | BS EN/EN55035、BS EN/EN61000-6-2、BS EN/EN61000-3-3 | 符合标准要求 |
（2）EMC 抗扰度
| 测试项目 | 遵循标准 | 测试等级 / 判据 |
|---|---|---|
| 静电放电（ESD） | BS EN/EN61000-4-2 | 空气放电 8KV（Level 3），接触放电 4KV（Level 2），判据 A |
| 辐射抗扰度 | BS EN/EN61000-4-3 | Level 3，判据 A |
| 电快速瞬变脉冲群（EFT/Burst） | BS EN/EN61000-4-4 | Level 3，判据 A |
| 浪涌 | BS EN/EN61000-4-5 | Level 4，线对地 2KV，判据 A |
| 传导抗扰度 | BS EN/EN61000-4-6 | Level 3，判据 A |
| 磁场抗扰度 | BS EN/EN61000-4-8 | Level 4，判据 A |
| 电压暂降与中断 | BS EN/EN61000-4-11 | 95% 跌落 0.5 周期，30% 跌落 25 周期，95% 中断 250 周期，判据 A |
五、应用场景
- 家庭控制系统（Household control system）
- 楼宇自动化（Building automation）
- 工业控制系统（Industrial control system）
- 工厂自动化（Factory automation）
- 机电设备（Electro-mechanical apparatus）
六、其他关键信息
- MTBF（平均无故障时间）：
- 按 Telcordia SR-332（Bellcore）标准：最小3524.8K 小时
- 按 MIL-HDBK-217F 标准（25°C 环境）：最小927.6K 小时
- 包装规格：60 台 / 箱，每箱重量 13Kg，体积 0.91 立方英尺（CUFT）
- 测试条件说明：未特别注明的参数，均在230VAC 输入、额定负载、25°C 环境温度下测量
- 纹波噪声测试：带宽 20MHz，使用 12 英寸双绞线，终端接 0.1μF 与 47μF 并联电容
4. 关键问题
问题 1：HDR-60 系列电源的输入电压范围覆盖哪些场景？不同输入电压下的启动时间、保持时间有何差异？
答案
HDR-60 系列输入电压覆盖交流和直流场景，具体为：
- 交流输入：85~264VAC（宽幅覆盖全球多数地区市电，277VAC 可应急运行）；
- 直流输入：120~370VDC（390VDC 可应急运行），适配直流供电场景。
不同输入电压下的启动 / 上升时间、保持时间差异如下：
- 启动 / 上升时间：230VAC 输入时为500ms，115VAC 输入时为50ms（均为全负载条件）；
- 保持时间：230VAC 输入时为30ms，115VAC 输入时为12ms（均为全负载、典型值）。
问题 2：HDR-60 系列各型号的输出参数（电压、电流、功率）有何核心差异？哪款型号的效率最高且额定功率达到 60W？
答案
HDR-60 系列 5 款型号的核心输出参数差异如下表：
| 型号 | 输出电压（DC） | 额定电流 | 额定功率 |
|---|---|---|---|
| HDR-60-5 | 5V | 6.5A | 32.5W（未达 60W） |
| HDR-60-12 | 12V | 4.5A | 54W（未达 60W） |
| HDR-60-15 | 15V | 4A | 60W（达 60W） |
| HDR-60-24 | 24V | 2.5A | 60W（达 60W） |
| HDR-60-48 | 48V | 1.25A | 60W（达 60W） |
其中，HDR-60-48 型号效率最高，典型效率为91%，且其额定功率达到 60W，是系列中高效且满额功率的型号。
问题 3：HDR-60 系列电源的过载保护和过压保护机制有何不同？在高海拔（>2000 米）环境下使用需注意什么？
答案
（1）过载保护与过压保护机制差异
| 保护类型 | 触发条件 | 动作方式 | 恢复方式 |
|---|---|---|---|
| 过载保护 | 负载达到105-160% 额定输出功率 | 分两种情况：
1. 输出电压 <50% 时，进入 “打嗝模式”； 2. 输出电压 50%~100% 时，进入 “恒流限制” |
故障（过载）条件移除后，自动恢复 |
| 过压保护 | 不同型号对应不同阈值（如 HDR-60-48 为 56.5~64.8V） | 直接关闭输出电压，切断供电 | 需重新上电才能恢复，无自动恢复功能 |
（2）高海拔（>2000 米）使用注意事项
HDR-60 系列默认工作海拔为 2000 米，当海拔超过 2000 米时，需按以下规则进行温度降额：
- 无风扇型号（HDR-60 系列均为自然对流，无风扇）：每升高 1000 米，环境温度需降低3.5°C；
- 若为带风扇型号（本系列无，但通用规则）：每升高 1000 米，环境温度需降低5°C，以确保电源稳定运行，避免因高海拔空气稀薄导致散热效率下降。
