MEAN WELL 的LRS-150 系列是一款150W 单组输出封闭型电源供应器，采用30mm 低外型（1U）设计，输入电压需通过开关选择85~132VAC 或 170~264VAC（240~370VDC 可选） ，空载功耗 <0.5W，工作温度范围 **-30~+70℃** ，具备短路 / 过负载 / 过电压 / 过温度四重保护，可承受5G 振动测试与300VAC 浪涌输入 5 秒，符合 UL62368-1、GB 4943.1 等多项安全标准，适配工业自动化、家用电器、电子仪器等场景，提供3 年保固，系列包含 LRS-150-12/15/24/36/48 五种型号，最高效率达90% ，支持海拔5000 米操作（2000 米以上需温度降额）。
家用电器
电子仪器、设备和装置
机械和电气设备
工业自动化机械/控制系统
特殊：过电压等级Ⅲ，符合IEC/BS EN/EN 60335-1（PD3）
EMC：发射符合BS EN/EN55032 Class B，抗扰度符合重工业标准
安全标准：UL62368-1、GB 4943.1、TUV BS EN/EN62368-1等
海拔适应：支持5000米操作，2000米以上需5℃/1000米降额
环境耐受：工作温-30+70℃，湿度2090%RH（无冷凝）；存储温-40~+85℃；耐5G振动
保护功能：短路（打嗝模式）、过负载（110~140%额定功率，打嗝模式）、过电压（关断重启）、过温度（关断重启）
精度：电压精度±1.0%，线性/负载调整率±0.5%
纹波噪声：max 150~200mVp-p（分型号）
保持时间：40ms/230VAC、35ms/115VAC（满载）
空载功耗：<0.5W
效率：最高90%
LRS-150-48：48V输出，3.3A电流，158.4W功率，电压调节43.2~52.8V
LRS-150-36：36V输出，4.3A电流，154.8W功率，电压调节32.4~39.6V
LRS-150-24：24V输出，6.5A电流，156W功率，电压调节21.6~28.8V
LRS-150-15：15V输出，10A电流，150W功率，电压调节13.5~18V
LRS-150-12：12V输出，12.5A电流，150W功率，电压调节10.2~13.8V
漏电流：<0.75mA/240VAC
关键电流：典型交流电流3A/115VAC、1.7A/230VAC；冷启动浪涌电流60A/230VAC
频率范围：47~63Hz
电压范围：85132VAC/170264VAC（开关选择），240~370VDC（230VAC档位）
外壳：金属网外壳（加强散热）
保固：3年
重量：0.42Kg/台，包装30台/13.8Kg/0.80CUFT
尺寸：1599730mm（LWH），30mm低外型（1U）
类型：150W单组输出封闭型电源供应器
应用场景
认证与标准
保护与环境
核心性能
输出参数（分型号）
输入参数
基础属性
MEAN WELL LRS-150系列电源
一、产品基础信息

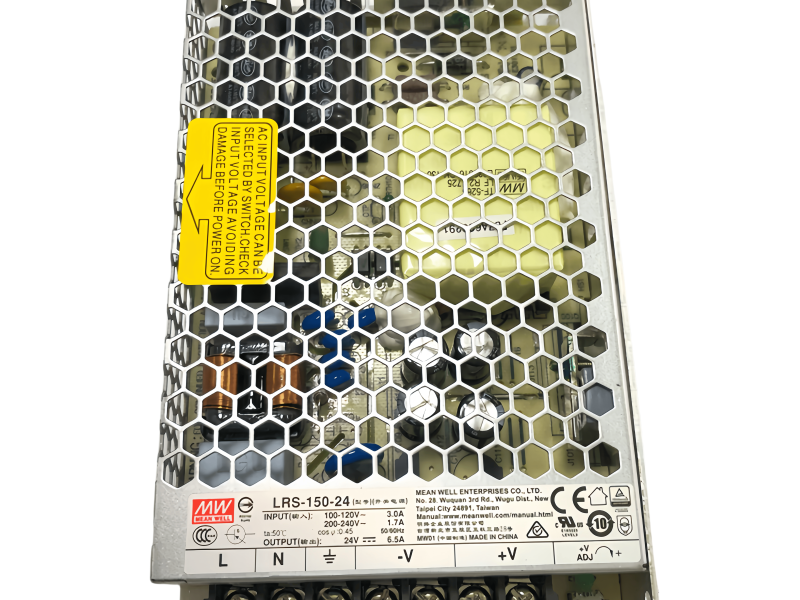

- 品牌与系列定位：MEAN WELL（明纬）LRS-150 系列，为150W 单组输出封闭型电源供应器，主打高性价比、高可靠性，适配工业与家用多场景。
- 核心设计亮点：
- 外型：30mm 低外型（1U 规格） ，整体尺寸1599730mm（LWH） ，节省安装空间；
- 外壳：金属网外壳，增强散热性能，支持自然风冷（无风扇设计）；
- 标识：配备电源启动 LED 指示灯，直观判断工作状态；
- 生产测试：100% 满载老化测试，确保出厂可靠性。
- 包装与重量：单台重量0.42Kg，包装规格为30 台 / 箱，每箱重量 13.8Kg，体积 0.80 立方英尺（CUFT）。
- 质保期限：3 年保固。
二、电气参数详情
1. 输入参数（全系列统一）
| 输入指标 | 参数值 / 范围 | 备注 |
|---|---|---|
| 电压范围 | 交流：85~132VAC / 170~264VAC（通过开关二选一）；直流：240~370VDC（仅 230VAC 档位有效） | 可承受 300VAC 浪涌输入 5 秒 |
| 频率范围 | 47~63Hz | 适配全球主流电网频率 |
| 典型交流电流 | 3A/115VAC；1.7A/230VAC | 额定负载条件下 |
| 冷启动浪涌电流 | 60A/230VAC | 启动瞬间峰值电流 |
| 漏电流 | <0.75mA / 240VAC | 符合安全标准要求 |
| 保持时间（Typ.） | 40ms/230VAC；35ms/115VAC | 满载状态下，确保电压稳定过渡 |
2. 输出参数（分型号差异）
| 型号 | 输出电压（DC） | 额定电流 | 额定功率 | 电压调整范围 | 纹波与噪声（max.） | 电压精度 | 线性调整率 | 负载调整率 |
|---|---|---|---|---|---|---|---|---|
| LRS-150-12 | 12V | 12.5A | 150W | 10.2~13.8V | 150mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-150-15 | 15V | 10A | 150W | 13.5~18V | 150mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-150-24 | 24V | 6.5A | 156W | 21.6~28.8V | 200mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-150-36 | 36V | 4.3A | 154.8W | 32.4~39.6V | 200mVp-p | ±1.0% | ±0.5% | ±0.5% |
| LRS-150-48 | 48V | 3.3A | 158.4W | 43.2~52.8V | 200mVp-p | ±1.0% | ±0.5% | ±0.5% |
注：纹波与噪声测量条件为 “12 英寸双绞线 + 并联 0.1μF 与 47μF 电容 + 20MHz 带宽”；电压精度包含设定误差、线性调整率与负载调整率。
三、保护功能与环境适应性
1. 四重保护功能
| 保护类型 | 触发条件 | 动作模式 | 恢复方式 |
|---|---|---|---|
| 过负载保护 | 负载达到110~140% 额定输出功率 | 打嗝模式（间歇性停止输出） | 异常条件移除后自动恢复 |
| 过电压保护 | 不同型号阈值不同：
- LRS-150-12：13.8~16.2V - LRS-150-15：18.75~21.75V - LRS-150-24：28.8~33.6V - LRS-150-36：41.4~48.6V - LRS-150-48：55.2~64.8V |
立即关断输出电压 | 需重新上电恢复 |
| 过温度保护 | 内部温度超过安全阈值 | 关断输出电压 | 温度降至安全范围后重新上电恢复 |
| 短路保护 | 输出端发生短路 | 打嗝模式 | 短路故障排除后自动恢复 |
2. 环境与物理耐受
| 环境 / 物理指标 | 参数范围 | 备注 |
|---|---|---|
| 工作温度 | -30~+70℃ | 需参考 “减额曲线”，温度过高需降额负载 |
| 工作湿度 | 20~90% RH | 无冷凝，避免湿气导致短路 |
| 存储温度 / 湿度 | -40~+85℃ / 10~95% RH | 无冷凝，适配恶劣存储环境 |
| 温度系数 | ±0.03%/℃ | 0~50℃环境下，电压随温度变化率低 |
| 耐振动性能 | 10~500Hz，5G 加速度，10min / 周期，X/Y/Z 轴各 60min | 符合工业级振动要求，适配机械环境 |
| 海拔适应性 | 支持最高5000 米操作 | 海拔 > 2000 米时，需按5℃/1000 米降额环境温度 |
四、认证与 EMC 性能
1. 安全认证标准
| 认证类别 | 具体标准 / 认证 | 适用说明 |
|---|---|---|
| 国际标准 | IEC62368-1、IEC60335-1（PD3）、IEC61558-1/-2-16 | 符合家电与工业设备通用安全要求 |
| 美国标准 | UL62368-1 | 适配北美市场 |
| 中国标准 | GB 4943.1、BSMI CNS15598-1 | 符合中国市场准入要求 |
| 欧洲标准 | TUV BS EN/EN62368-1、BS EN/EN60335-1、BS EN/EN61558-1/-2-16 | 适配欧洲市场，过电压等级 Ⅲ（符合 BS EN/EN61558 等） |
| 其他地区 | EAC TP TC 004（俄罗斯）、AS/NZS 62368.1（澳新）、BIS IS13252（印度，部分型号无标识）、KC K60950-1（韩国，仅 LRS-150-12） | 覆盖全球主要市场 |
2. EMC（电磁兼容性）
（1）EMC 发射（减少对外部干扰）
| 发射项目 | 遵循标准 | 等级 / 要求 |
|---|---|---|
| 传导 / 辐射发射 | BS EN/EN55032（CISPR32）、GB/T 9254.1、BSMI CNS15936 | Class B（民用级，干扰更低） |
| 谐波电流 | BS EN/EN61000-3-2、GB17625.1 | Class A（≤75% 负载时） |
| 电压闪烁 | BS EN/EN61000-3-3 | 符合标准要求 |
| 其他 | BS EN/EN55014、EAC TP TC 020、KC KN32/KN35（仅 LRS-150-12） | 适配对应地区电磁标准 |
（2）EMC 抗扰度（抵抗外部干扰）
| 抗扰度项目 | 遵循标准 | 性能要求 |
|---|---|---|
| 静电放电（ESD）、辐射抗扰度、EFT/Burst 等 | BS EN/EN61000-4-2/3/4/5/6/8/11、BS EN/EN61000-6-2（BS EN/EN50082-2）、BS EN/EN55035 | 符合重工业标准，确保工业环境稳定运行 |
| 地区特殊要求 | EAC TP TC 020、KC KN32/KN35（仅 LRS-150-12） | 适配对应地区抗扰度要求 |
五、可靠性与应用场景
-
可靠性指标（MTBF）：
- 按 Telcordia SR-332（Bellcore）标准：最小2707.7K 小时（约 309 年）；
- 按 MIL-HDBK-217F 标准（25℃环境）：最小558.2K 小时（约 63 年），长寿设计适配长期运行场景。
-
核心应用场景：
- 工业领域：工业自动化机械、工业控制系统、机械和电气设备；
- 电子领域：电子仪器、设备和装置；
- 家用领域：家用电器（符合 IEC/BS EN/EN 60335-1（PD3）家电安全标准）。
六、关键备注说明
- 未特别注明的参数，均在230VAC 输入、额定负载、25℃环境温度下测量；
- 启动时间为冷启动状态测得，快速频繁开关机可能导致启动时间增长；
- EMC 测试需将电源安装在1mm 厚、360mm*360mm 金属铁板上，终端设备需重新确认 EMC 合规性（参考明纬官网 EMI 测试文档）；
- 部分型号无 BIS（印度）徽标，需咨询 MEAN WELL 销售人员确认。
4. 关键问题
问题 1：LRS-150 系列电源的输入电压需通过开关选择，不同档位的电压范围是什么？在高海拔（如 3000 米）环境下使用时，工作温度需如何调整？
答案
LRS-150 系列输入电压分两个档位，通过开关手动选择，具体范围如下：
- 档位 1：85~132VAC（适配北美、日本等低电压地区电网）；
- 档位 2：170~264VAC（适配中国、欧洲等标准电压地区电网），该档位下同时支持240~370VDC直流输入。
高海拔（如 3000 米）使用时的温度调整规则：该系列默认支持最高 5000 米海拔操作，但海拔超过 2000 米时，需按5℃/1000 米降额环境温度。以 3000 米为例，需在原工作温度上限（70℃）基础上降低5℃（3000-2000=1000 米，对应 1 个降额单位），即调整后工作温度上限为65℃，避免因高海拔空气稀薄、散热效率下降导致电源过热。
问题 2：LRS-150 系列各型号的额定功率存在差异，最大额定功率的型号是哪款？该系列的过负载保护与过电压保护在动作模式和恢复方式上有何核心区别？
答案
（1）最大额定功率型号
LRS-150 系列中，LRS-150-48 型号的额定功率最大，为158.4W（48V 输出，3.3A 额定电流）；其次是 LRS-150-24（156W）、LRS-150-36（154.8W），LRS-150-12 与 LRS-150-15 额定功率均为 150W。
（2）过负载保护与过电压保护的核心区别
| 对比维度 | 过负载保护 | 过电压保护 |
|---|---|---|
| 触发条件 | 负载达到110~140% 额定输出功率 | 输出电压超过对应型号阈值（如 LRS-150-24 为 28.8~33.6V） |
| 动作模式 | 打嗝模式（间歇性停止输出，避免持续过载损坏） | 立即关断输出电压（快速切断供电，防止后端设备过压烧毁） |
| 恢复方式 | 过载故障移除后自动恢复，无需人工干预 | 需重新上电才能恢复，需人工确认故障排除 |
问题 3：LRS-150 系列电源的 EMC 性能符合哪些关键标准？为何该系列既能用于工业自动化，又能适配家用电器场景？
答案
（1）核心 EMC 标准
LRS-150 系列的 EMC 性能覆盖发射与抗扰度两大维度，关键标准如下：
- EMC 发射：符合 BS EN/EN55032（CISPR32）Class B（传导 / 辐射发射）、BS EN/EN61000-3-2 Class A（谐波电流，≤75% 负载），达到民用级干扰控制要求，避免影响周边设备；
- EMC 抗扰度：符合 BS EN/EN61000-4 系列（ESD、辐射抗扰度等）及重工业标准，能抵抗工业环境中的电磁干扰，确保稳定运行；
- 地区特殊标准：同时符合 GB/T 9254.1（中国）、EAC TP TC 020（俄罗斯）、KC KN32/KN35（韩国，仅 LRS-150-12）等，适配全球多市场。
（2）跨场景适配原因
LRS-150 系列能同时覆盖工业与家用场景，核心原因在于安全标准与性能设计的双重兼容性：
- 安全标准适配：符合IEC/BS EN/EN 60335-1（PD3） 家用电器安全标准，同时满足IEC61558-1/-2-16工业设备安全标准，兼顾家用的低风险要求与工业的高可靠性要求；
- 性能与保护适配：
- 工业场景：具备5G 振动耐受、-30~+70℃宽温工作、过负载 / 过温度保护，适配机械振动、温度波动的工业环境；
- 家用场景：空载功耗 < 0.5W（满足国际能源效率要求）、漏电流 < 0.75mA（保障人身安全）、EMC Class B（低干扰，适配家庭密集用电环境），符合家用设备的低功耗、高安全性需求。
