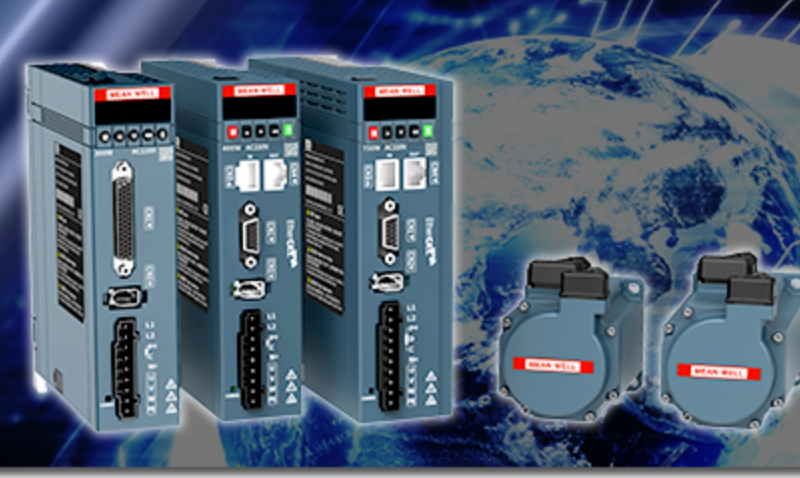

明纬 MD-730 系列伺服驱动系统

一、产品背景与定位

全球标准电源领域领航者明纬,凭借四十余年行业深耕经验,以高性价比和高产品效益为核心,针对工业自动化、智能制造及机器人技术发展下对高精度、高动态响应、高可靠性运动控制的需求,推出 MD-730 系列伺服驱动器,覆盖 3C、光伏、电池、包装等多行业标准应用,助力企业提升生产效率。

二、产品核心信息

(一)产品分类与规格

该系列包含总线型(MD-730N 系列)与脉冲型(MD-730P 系列)两种控制方式,共 6 款产品,功率覆盖 200W、400W、750W,具体规格如下表:



系列名称 控制方式 尺寸 (长 x 宽 x 高) 输入 输出 编码器 通讯方式 制动电阻 工作温度 重量
MD-730N-20/040 EtherCAT 总线型 40x161x150mm AC200~240V 200W/400W 17 位多圈绝对值编码器 EtherCAT 外接 0℃~55℃ 0.78kg
MD-730N-075 EtherCAT 总线型 50x161x174mm AC200~240V 750W 17 位多圈绝对值编码器 EtherCAT 内置 0℃~55℃ 1.04kg
MD-730P-020/040 脉冲型 40x161x150mm AC200~240V 200W/400W 17 位多圈绝对值编码器 MODBUS 外接 0℃~55℃ 0.78kg
MD-730P-075 脉冲型 50x161x174mm AC200~240V 750W 17 位多圈绝对值编码器 MODBUS 内置 0℃~55℃ 1.04kg

(二)产品命名规则

  1. MD-730 系列通用规则:“MD” 代表驱动类产品分类;“730N” 表示 EtherCAT 总线型,“730P” 表示脉冲型;“S” 代表 220V 电压等级;“020”“040”“075” 分别对应 200W、400W、750W 功率。
  2. 细分型号(如 MD-KS26S3C04):除上述通用信息外,“3C” 代表 3000rmp 额定转速(“C” 表示 ×10³);制动器与油封规格中,“N” 为无制动无油封,“S” 为无制动带油封,“C” 为带制动无油封,“E” 为带制动带油封;“6” 代表直轴、有键槽、带螺纹的轴端规格;“2” 代表 17 位多圈绝对值磁编的编码器类型。

三、产品核心优势

  1. 高性能控制:具备 2kHz 速度环带宽,命令追随更快,可有效缩短位置到达整定时间;支持 17 位绝对值编码器,提升位置检测精度;针对 EtherCAT 所有运行模式均支持 125μs 同步周期,通过分布时钟精准调整,实现 300 个节点 120m 距离内 15ns 同步误差、±20ns 同步抖动,且位置环控制与同步信号同步,强化多轴控制同步性。
  2. 高便利性与效率:集成通讯接口,与控制系统连接便捷;提供一键上下载及 FOE 功能,提升生产效率;适配多种主流控制器,适用范围广。
  3. 紧凑设计与耐用性:采用新一代功率器件及创新设计,体积紧凑,满足苛刻空间安装需求;配备高质量电机轴承,延长使用寿命。
  4. 高安全性与稳定性:强化抖动抑制功能,可同时抑制装置末端 2 种低频抖动;伺服驱动器和伺服电机均带温度保护,通过传感器实时监控温度,提前预防故障。

四、应用场景与资源

(一)应用范例

可应用于自动测试设备、贴标机等设备。
