- LRS-1200 系列是 1200W 经济型单组输出电源，交流输入电压范围 180~305Vac，输出电压可选 12V、24V、36V、48V，效率高达 94%，具备短路 / 过载 / 过压 / 过温保护，可承受5 秒 150% 峰值功率，工作温度范围 - 30~+70℃，通过CB IEC62368-1、UL62368-1 等多项国际认证，采用薄型设计（41mm 高），内置控速风扇，支持遥控开关、遥感、DC OK 信号输出，3 年保固，适用于工业自动化、控制系统等领域。
尺寸：225×124×41mm（L×W×H）
耐振动：10~500Hz，3G，X/Y/Z各60分钟
额定功率：1104W（12V）、1200W（24V/48V）、1198.8W（36V）
保固：3年
认证：CB IEC62368-1、UL62368-1、EN62368-1等多项国际标准
工作环境：-30+70℃，2090%RH无冷凝；可在5000米海拔工作
电子仪器、设备和装置
机械和电气设备
工业控制系统
工业自动化机械
散热：内置智能控速风扇
功能：遥控开关、遥感（补偿0.3V压降）、DC OK信号
保护：短路/过载/过压/过温（关断输出，重启恢复）
峰值功率：5秒150%额定功率
效率：最高94%
输出：12V/24V/36V/48V可选
输入：180305Vac（交流）、255431Vdc（直流）
设计：薄型化（41mm高），功率密度17W/inch³
类型：1200W经济型单组输出机壳型电源
一、系列基本信息

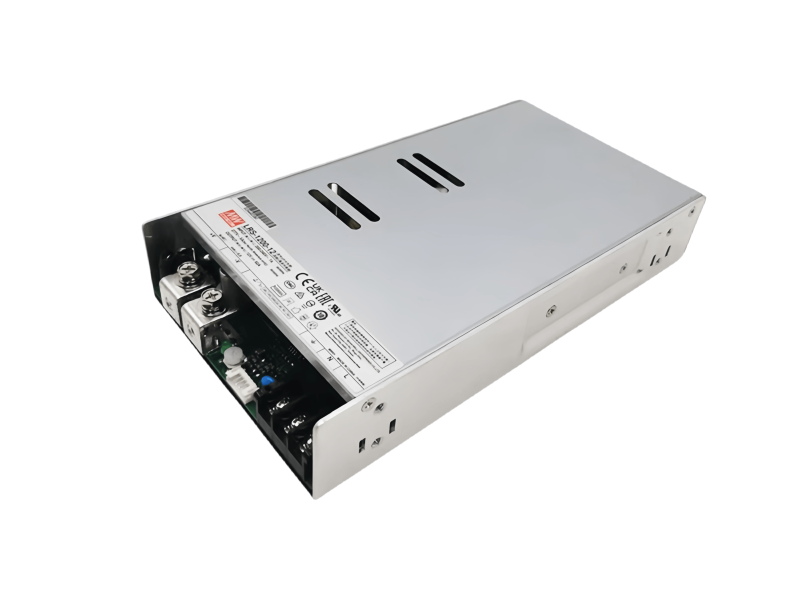

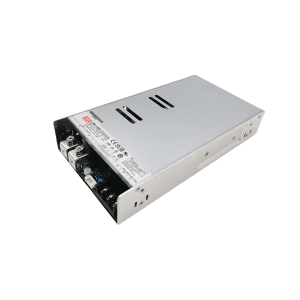

- 名称：MEAN WELL LRS-1200 系列 1200W 经济型电源供应器
- 类型：单组输出机壳型电源
- 设计特点：薄型化低高度（41mm），功率密度 17W/inch³，加喷防潮剂
- 型号编码：LRS-1200-XX（XX 为输出电压，12V/24V/36V/48V）
二、核心特性与应用
- 核心特性：
- 交流输入电压范围 180~305Vac，直流输入 255~431Vdc
- 效率高达 94%，内置长寿命控速风扇强制风冷
- 可持续 5 秒输出 150% 峰值功率，具备 3G 耐振能力
- 过压类别 Ⅲ（OVC Ⅲ），可在 5000 米海拔工作
- 应用领域：工业自动化机械、工业控制系统、机械和电气设备、电子仪器等
三、电气规格（关键参数）
| 项目 | LRS-1200-12 | LRS-1200-24 | LRS-1200-36 | LRS-1200-48 |
|---|---|---|---|---|
| 直流输出电压 | 12V | 24V | 36V | 48V |
| 额定电流 | 92A | 50A | 33.3A | 25A |
| 额定功率 | 1104W | 1200W | 1198.8W | 1200W |
| 5 秒峰值电流 | 138A | 75A | 50A | 37.5A |
| 5 秒峰值功率 | 1656W | 1800W | 1800W | 1800W |
| 纹波与噪声（最大） | 200mVp-p | 240mVp-p | 360mVp-p | 360mVp-p |
| 电压调整范围 | 12~15V | 24~28V | 34~40V | 48~56V |
| 线性 / 负载调整率 | ±0.5% | ±0.5% | ±0.5% | ±0.5% |
| 效率（Typ.） | 91% | 93% | 94% | 94% |
四、保护功能
- 过载保护：输出功率 > 105% 持续 5 秒后关断，重启恢复；>150% 额定功率时恒流限制 5 秒后关断，重启恢复
- 过压保护：12V 机型 16~20V，24V 机型 29~36V，36V 机型 41~50V，48V 机型 57~67V，关断输出后重启恢复
- 过温保护：关断输出电压，重启恢复
- 短路保护：关断输出，重启恢复
五、功能详情
- 遥控开关：RC+-RC 间电压 0~0.8Vdc 或开关断开时电源开启；3.3~10Vdc 或开关关闭时电源关断
- 遥感功能：补偿负载线路压降最高 0.3V
- DC OK 信号：电源开启时 3.3~5.6Vdc，关断时 0~1Vdc
- 风扇控制：基于内部温度检测的智能调速，25℃时 10% 负载 45dB，70% 负载 53dB
六、环境参数
- 工作温度：-30~+70℃（参考减额曲线）
- 工作湿度：20~90% RH，无冷凝
- 储存温度 / 湿度：-40~+85℃，10~95% RH 无冷凝
- 温度系数：±0.03%/℃（0~30℃）
- 耐振动：10~500Hz，3G，10 分钟 / 周期，X/Y/Z 各 60 分钟
七、认证与安规
- 安全规范：CB IEC62368-1、UL62368-1、EN62368-1、AS/NZS62368-1、CNS15598-1、KC62368-1 等
- 过压类别：IEC/EN/UL62368-1（OVC，海拔 5000M）；IEC/EN61558-1/-2-16（OVC，海拔 2000M）
- 耐压：I/P-O/P:4.2KVac，I/P-FG:2.1KVac，O/P-FG:1.25KVac
- 绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 均为 100MΩ/500VDC/25℃/70% RH
- MTBF：最小 924.6K 小时（Telcordia SR-332）；最小 93.2K 小时（MIL-HDBK-217F，25℃）
八、尺寸与包装
- 尺寸：225×124×41mm（L×W×H）
- 包装：1.28Kg / 台，9 台 / 箱（12Kg / 箱），体积 0.81CUFT
九、配件清单
| 序号 | 项目 | 规格 / 说明 | 数量 |
|---|---|---|---|
| 1 | 控制功能接口（CN1）配套端子线 | UL1007 28AWG，50±5mm | 1 条 / 台 |
| 2 | 支架（PGG2MHS012） | 定制配件，需另外购买 | 4 块 / 台 |
| 3 | 端子盖（PEE4TBC-03） | 定制配件，需另外购买 | 1 块 / 台 |
-
问题：LRS-1200 系列电源的输出电压和功率有哪些选择？不同型号的峰值功率表现如何？
答案：该系列输出电压有 12V、24V、36V、48V 可选。额定功率分别为 1104W（12V）、1200W（24V）、1198.8W（36V）、1200W（48V）；5 秒峰值功率均为额定功率的 150%，即 1656W（12V）、1800W（24V）、1800W（36V）、1800W（48V）。 -
问题：该电源具备哪些关键保护功能和特殊功能？适用于哪些场景？
答案：保护功能包括短路、过载（>105%/150% 负载时关断）、过压（不同型号对应 16~67V 范围）、过温保护，均为关断输出后重启恢复。特殊功能有遥控开关（电压控制）、遥感（补偿 0.3V 压降）、DC OK 信号输出、智能调速风扇。适用于工业自动化机械、工业控制系统、机械电气设备、电子仪器等领域。 -
问题：LRS-1200 系列电源在环境适应性和认证方面有何表现？
答案：环境适应性方面，工作温度 - 30~+70℃，湿度 20~90% RH 无冷凝，可在 5000 米海拔工作，耐振动（10~500Hz，3G）。认证方面，通过 CB IEC62368-1、UL62368-1、EN62368-1、AS/NZS62368-1 等多项国际安全规范，确保多领域合规使用。
