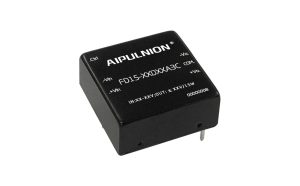

爱浦电子FD15-18D12A3(C)模块电源

FD15-XXDXXA3(C)(-T)(-TS)系列

功率
15W
输入电压
9-36，18-75Vdc
输出电压
±3.3，±5，±9，±12，±15，±24
封装尺寸
25.4X 25.4X12.5 mm
FD15-18SDV3A3(C)159-36Vdc±3.3841001500Vdc25.4x25.4x12.5FD15-18D05A3(C)159-36Vdc±5861001500Vdc25.4x25.4x12.5FD15-18D09A3(C)159-36Vdc±9871001500Vdc25.4x25.4x12.5FD15-18D12A3(C)159-36Vdc±12901001500Vdc25.4x25.4x12.5FD15-18D15A3(C)159-36Vdc±15901001500Vdc25.4x25.4x12.5FD15-18D24A3(C)159-36Vdc±24901001500Vdc25.4x25.4x12.5FD15-36SDV3A3(C)1518-75Vdc±3.3841001500Vdc25.4x25.4x12.5FD15-36D05A3(C)1518-75Vdc±5861001500Vdc25.4x25.4x12.5FD15-36D09A3(C)1518-75Vdc±9871001500Vdc25.4x25.4x12.5FD15-36D12A3(C)1518-75Vdc±12901001500Vdc25.4x25.4x12.5FD15-36D15A3(C)1518-75Vdc±15901001500Vdc25.4x25.4x12.5FD15-36D24A3(C)1518-75Vdc±24901001500Vdc25.4x25.4x12.5
典型性能:
· 宽范围输入 ( 4:1)，输出功率15W；
· 转换效率高达 90%；
· 低待机功耗低至0.10W；
· 输出快速启动；
· 长期短路保护，自动恢复；
· 输入欠压，输出过压、短路、过流保护；
· 开关频率 300KHz；
· 隔离电压 1500VDC；
· 工作温度范围：-40°C~+85°C；
· 电磁兼容EMI特性好，国际标准引脚。

产品典型特性
? 宽范围输入 ( 4:1)，输出功率 15W
? 转换效率高达 90%
? 低待机功耗低至 0.10W
? 输出快速启动
? 长期短路保护，自动恢复
? 输入欠压，输出过压、短路、过流保护
? 开关频率 300KHz
? 隔离电压 1500VDC
? 工作温度范围：-40°C~+85°C
? 电磁兼容 EMI 特性好
? 国际标准引脚
应用领域
FD15-XXDXXA3(C)为我司新开发的DIP标准1X1封装，15W输出功率,超宽压4:1输入范围，超低待机功耗，隔离稳压正负双路输出，DC-DC模块电源，可广泛应用于工业控制、仪器仪表、通信、电力、物联网等领域。当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路。
