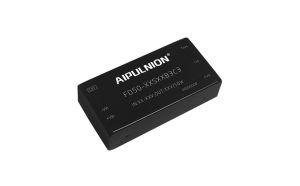

爱浦电子FD50-110S24B3C3模块电源

FD50-110SXXB3C3系列

功率
50W
输入电压
40-160Vdc
输出电压
3.3，5，12，15，24，48
封装尺寸
50.80X25.40X13mm
FD50-110S3V3B3C35040-160Vdc3.3881003000Vdc/1500Vac50.8x25.4x13.0FD50-110S05B3C35040-160Vdc5881003000Vdc/1500Vac50.8x25.4x13.0FD50-110S09B3C35040-160Vdc9892003000Vdc/1500Vac50.8x25.4x13.0FD50-110S12B3C35040-160Vdc12892003000Vdc/1500Vac50.8x25.4x13.0FD50-110S15B3C35040-160Vdc15892003000Vdc/1500Vac50.8x25.4x13.0FD50-110S24B3C35040-160Vdc24892003000Vdc/1500Vac50.8x25.4x13.0FD50-110S48B3C35040-160Vdc48892003000Vdc/1500Vac50.8x25.4x13.0
典型性能:

· 宽电压范围输入4:1 ；输出功率50W；

· 转换效率高达89%；

· 低待机功耗低至3W；

· 输出快速启动；

· 长期短路保护，自动恢复；

· 输入欠压，输出过压、短路、过流保护；

· 开关频率: 300KHz；

· 隔离电压: 3000VDC 或1500VAC；

· 工作温度范围：-40°C~+85°C；

· 电磁兼容EMI 特性好；

· 国际标准引脚。

产品典型特性 ◆ 宽范围输入：（4:1）输出功率 50W ◆ 薄封装：13mm ◆ 转换效率高达 90% ◆ 低待机功耗低至 3W ◆ 输出超快速启动：启动时间低至 10ms ◆ 长期短路保护，自动恢复 ◆ 输入欠压，输出过压、短路、过流保护 ◆ 开关频率 300KHz ◆ 隔离电压 3000VDC/1500VAC ◆ 工作温度范围：-40°C~+85°C ◆ 电磁兼容 EMI 特性好 ◆ 国际标准引脚应用领域 50W DC-DC模块电源，4:1宽范围输入电压，超快速启动，隔离稳压输出，DIP/接线柱/导轨封装，单路输出。隔离电压3000VDC/1500VAC。具有输入欠压保护、输出过流保护、输出短路保护、输出过压保护等功能，广泛的应用于72V，96V，110V工业控制、电力设备、通信、机车、工业机器人、铁路车载电子设备。当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路
