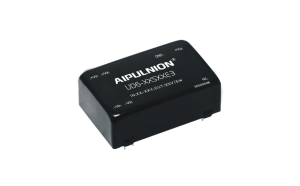

爱浦电子UD6-36S24E3模块电源

UD6-XXSXXE3系列

功率
6W
输入电压
9-36,18-75
输出电压
3.3，5，9，12，15，24
封装尺寸
31.8x20.3x12.0mm
UD6-18S3V3E36183.376301500Vdc31.8x20.3x12.0UD6-18S05E3618580301500Vdc31.8x20.3x12.0UD6-18S09E3618982301500Vdc31.8x20.3x12.0UD6-18S12E36181282301500Vdc31.8x20.3x12.0UD6-18S15E36181582301500Vdc31.8x20.3x12.0UD6-18S24E36182482301500Vdc31.8x20.3x12.0UD6-36S3V3E36363.376301500Vdc31.8x20.3x12.0UD6-36S05E36360580301500Vdc31.8x20.3x12.0UD6-36S09E36360982301500Vdc31.8x20.3x12.0UD6-36S12E36361282301500Vdc31.8x20.3x12.0UD6-36S15E36361584301500Vdc31.8x20.3x12.0UD6-36S24E36362484301500Vdc31.8x20.3x12.0
典型性能:
· 宽范围输入4:1;
· 转换效率高达：84%;
· 开关频率：300KHz;
· 长期短路保护，自动恢复 ;
· 隔离电压：1500Vdc;
· 输出过压保护;低待机功耗;金属外壳，输出纹波低;
· 输出电压精度,全压全载，主路≤±2%,辅路≤±3% ;
· 技术参数测试条件：如无特殊指定，所有参数测试均在标称输入电压、纯阻性额定负载及25°С室温环境下测得。

产品典型特性
◆ 宽范围输入 ( 4:1)，输出功率 6W
◆ 转换效率高达 84%
◆ 长期短路保护，自动恢复
◆ 输出过压、短路、过流保护
◆ 开关频率 300KHz
◆ 隔离电压 1500VDC
◆ 工作温度范围：-40°C~+85°C
◆ 电磁兼容 EMI 特性好
应用领域
UD6-XXSXXE3系列---为我司开发的31.8*20.3封装，6W输出功率,超宽压4:1输入范围，隔离稳压单路输出DC-DC模块电源，可广泛应用于工业控制、仪器仪表、通信、电力、物联网等领域。当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路。
