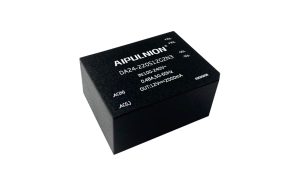

DA24-220S24G2N3爱浦电子24w模块电源
DA24-220SXXG2N3
功率
24W
输入电压
85-265VAC/120-380VDC
输出电压
3.3，5，9，12，15，24
封装尺寸
50.8×39.0×22.8mm
DA24-220S3V3G2N313.285-265Vac
(120-380Vdc)3.3751403000Vac50.8X39.0X22.8DA24-220S05G2N32085-265Vac
(120-380Vdc)5781403000Vac50.8X39.0X22.8DA24-220S09G2N32485-265Vac
(120-380Vdc)9801603000Vac50.8X39.0X22.8DA24-220S12G2N32485-265Vac
(120-380Vdc)12801603000Vac50.8X39.0X22.8DA24-220S15G2N32485-265Vac
(120-380Vdc)15801603000Vac50.8X39.0X22.8DA24-220S24G2N32485-265Vac
(120-380Vdc)24801803000Vac50.8X39.0X22.8
典型性能：
· 宽范围输入：85-256VAC/120-380VDC；
· 空载功率消耗≤0.3W；
· 转换效率（典型83%）；
· 开关频率：65KHz；
· 保护种类：短路、过流、过温度保护；
· 隔离电压：3000Vac；
· 满足IEC62368/UL62368/EN62368测试标准；
· PCB 板上直插式安装。
产品典型特性
◆ 宽范围输入：85-265VAC/120-380VDC
◆ 空载功率消耗≤0.3W
◆ 转换效率（典型 83%）
◆ 开关频率： 65KHz
◆ 保护种类：短路、过流、过温度保护
◆ 隔离电压：3000Vac
◆ 满足 IEC60950/UL60950/EN60950 测试标准
◆ PCB 板上直插式安装
应用领域
DA24-220SXXG2N3-----是爱浦为客户提供的小体积，高效率模块电源。该系列电源具有全球输入电压范围、交直
流两用、低纹波，低温升、低功耗、高效率、高可靠性、高安全隔离、EMC性能好等优点。EMC及安全规格满足国
际EN55032、IEC/EN61000的标准。该系列产品在电力、工业、仪器仪表及智能家居等多个领域都有广泛的应用。
当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路。
注 1： “*”代表为开发中的型号。
注 2：输出效率典型值是以产品满载老化半小时后为准。
注 3：表格中满载效率（%,TYP）波动幅度为±2%，满载效率为输出的总功率除以模块的输入功率。
Details
| 型号 |
DA24-220S24G2N3
|
| 功率 |
24W
|
| 输入电压 |
85-265Vac (120-380Vdc)
|
| 输出电压 |
24V
|
