导轨电源

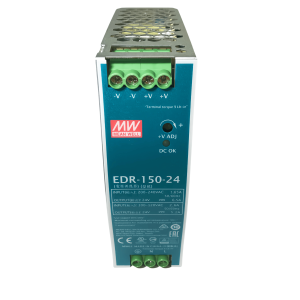

EDR-150-24是 150W 工业用 DIN 导轨型单组输出电源，宽度40mm，支持90~264VAC 全范围交流输入（可兼容 127~370VDC 直流输入），230VAC 输入时额定功率达156W、额定电流6.5A，工作效率87% ，具备短路 / 过负载 / 过电压 / 过温度四重保护，适配 TS-35/7.5 或 15 导轨，通过 UL508 等工业认证，工作温度 - 20~+60℃，经 100% 满载老化测试，提供2 年保固，适用于工业控制、半导体制造等工业场景。
2. 思维导图（mindmap）
端子定义：TB1（1=FG、2=AC/N或DC-、3=AC/L或DC+）；TB2（1/2=-V、3/4=+V）
适配导轨：TS-35/7.5或TS-35/15
MTBF：最低472.5K hrs（MIL-HDBK-217F，25℃）
耐压：I/P-O/P:3KVAC等
工作湿度：20~95%RH（无冷凝）
工作温度：-20~+60℃
认证：UL508、TUV EN62368-1等
机电设备
工厂自动化
半导体制造设备
工业控制系统
工业级抗扰度（BS EN/EN61000-6-2）
100%满载老化测试
UL508工业控制设备认证
适配TS-35/7.5或15导轨
自然风冷，金属外壳提升散热
四重保护（短路/过负载/过电压/过温度）
国际通用全范围交直流输入
纹波噪声：150mVp-p（最大）
效率：87%（Typ.）
额定功率：156W（230VAC）、125W（115VAC）
额定电流：6.5A（230VAC）、5.2A（115VAC）
输出：24V直流，电压调整范围24~28V
输入：90264VAC/127370VDC，47~63Hz
核心亮点：40mm窄宽、156W（230VAC）大功率、交直流双输入、四重保护
保固：2年
重量：0.6Kg
尺寸：40125.2113.5mm（WHD）
类型：150W工业用DIN导轨型单组输出电源
型号：EDR-150-24
安装与端子
安规与环境
应用场景
核心特性
电气规格
产品核心信息
3. 详细总结
一、产品基础信息
产品名称：150W 工业用 DIN 导轨型单组输出电源（型号：EDR-150-24）
核心定位：经济薄型工业级电源，符合德国工业标准，专注中大功率工业场景稳定供电
物理参数：
尺寸：40125.2113.5mm（WHD），公差 ±1mm
重量：0.6Kg
包装：20pcs/13Kg/1.16CUFT
品质保障：100% 满载老化测试，2 年保固期
二、核心特性
窄宽设计：宽度仅 40mm，节省工业控制柜安装空间，适配密集安装场景
输入兼容性强：支持90~264VAC 全范围交流输入，可通过接线实现127~370VDC 直流输入（AC/L 接 +、AC/N 接 -），适配全球工业用电环境
散热高效：金属外壳设计，增强机台散热性能，搭配自然风冷，无需额外散热装置
保护全面：具备短路、过负载、过电压、过温度四重保护，适配各类电感性、电容性负载
工业级认证：通过 UL508（工业控制设备）、TUV EN62368-1 等权威认证，符合 BS EN/EN61000-6-2 工业抗扰度标准
功率表现：230VAC 输入时额定功率达 156W，满足中大功率设备供电需求
三、电气规格详情
规格类别 具体参数
直流输出电压 24V
额定电流 6.5A（230VAC 输入）、5.2A（115VAC 输入）
电流范围 0~6.5A（230VAC 输入）、0~5.2A（115VAC 输入）
额定功率 156W（230VAC 输入）、125W（115VAC 输入）
纹波与噪声（最大） 150mVp-p
电压调整范围 24~28V
电压精度 ±1.0%（含设定误差、线性调整率、负载调整率）
线性调整率 ±0.5%
负载调整率 ±1.0%
启动 / 上升时间（满载） 230VAC：1500ms/60ms；115VAC：3000ms/60ms
保持时间（Typ.） 230VAC：16ms；115VAC：10ms
输入频率范围 47~63Hz
效率（Typ.） 87%
交流电流（Typ.） 115VAC：2.6A；230VAC：1.7A
浪涌电流（Typ.） 115VAC：20A；230VAC：35A
漏电流 <1mA / 240VAC 四、保护功能与恢复方式 保护类型 触发条件 / 模式 恢复方式 过负载保护 230VAC 输入：额定功率 105%~130%；115VAC 输入：额定功率 105%~150%，恒流限制模式 负载异常移除后自动恢复 过电压保护 触发阈值 29~33V 关断输出，电源重启后恢复 过温度保护 工作温度超标 关断输出，电源重启后恢复 短路保护 输出端短路 自动触发保护，故障排除后自动恢复 五、环境与安规参数 工作环境： 工作温度：-20~+60℃（需参考减额曲线） 工作湿度：20~95% RH，无冷凝 储存温度：-40~+85℃，储存湿度 10~95% RH（无冷凝） 温度系数：±0.03%/℃（0~50℃） 耐振动：组件 10~500Hz、2G，10 分钟 / 周期，X/Y/Z 轴各 60 分钟（符合 IEC60068-2-6） 安装距离：全功率加载时，顶部 40mm、底部 20mm、两侧各 5mm；相邻为热源时需 15mm 间距 安规认证：通过 UL508、TUV EN62368-1、EAC TP TC 004、BSMI CNS15598-1 等认证 电磁兼容： 发射：符合 EN55032（CISPR32）Class A、EN61000-3-2 Class A（≦80% 负载）等标准 抗扰度：符合 EN61000-4 系列、EN55035 等重工业标准 耐压与绝缘： 耐压：I/P-O/P:3KVAC、I/P-FG:2.0KVAC、O/P-FG:0.5KVAC 绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100M Ohms（500VDC、25℃、70% RH）
MTBF：最低 2717.1K hrs（Telcordia SR-332）、472.5K hrs（MIL-HDBK-217F，25℃）
六、安装与端子定义
适配导轨：TS-35/7.5 或 TS-35/15 DIN 导轨
端子 Pin 脚功能：
TB1 端子：1=FG（保护地）、2=AC/N 或 DC-（零线 / 直流负极）、3=AC/L 或 DC+（火线 / 直流正极）
TB2 端子：1/2=DC OUTPUT -V（直流负极）、3/4=DC OUTPUT +V（直流正极）
安装手册：可通过明纬官网（http://www.meanwell.com/manual.html）查询
七、应用场景
工业控制系统
半导体制造设备
工厂自动化设备
各类中大功率机电设备
4. 关键问题
问题：EDR-150-24 电源在不同输入电压下的功率和电流表现有何差异？答案：230VAC 输入时，额定功率156W、额定电流6.5A；115VAC 输入时，额定功率125W、额定电流5.2A；差异源于输入电压不同导致的电源输出能力变化，高输入电压下可释放更高功率和电流，适配不同电网环境的中大功率负载需求。
问题：EDR-150-24 的过负载保护有何特点？不同输入电压下的保护阈值是否一致？答案：过负载保护为恒流限制模式，负载异常移除后可自动恢复，无需手动干预；保护阈值不一致：230VAC 输入时为额定输出功率的 105%~130%，115VAC 输入时为 105%~150%，低输入电压下阈值范围更宽，适配不同电压环境下的负载波动。
问题：EDR-150-24 的安装距离要求为何有明确规定？具体要求是什么？答案：规定安装距离是因为电源采用自然风冷 + 金属外壳散热，合理间距能保证空气流通，避免热量积聚，确保在 - 20~+60℃环境温度下稳定工作；具体要求：全功率加载时，顶部距离 40mm、底部距离 20mm、左右两侧各 5mm；若相邻设备为热源，间距需扩大至 15mm。
