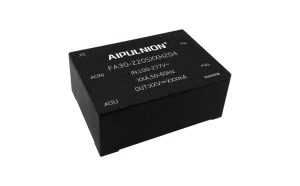

FA30-220S05H2D4爱浦电子30W模块电源
FA30-220SXXH2D4系列
功率
30W
输入电压
85~305Vac(120~430Vdc)
输出电压
5,9,12,15,18,25
封装尺寸
70.0x48.0x23.5mm
FA30-220S05H2D43085-305Vac
(120-430Vdc)5781204000Vac70.0x48.0x23.5FA30-220S09H2D43085-305Vac
(120-430Vdc)9801004000Vac70.0x48.0x23.5FA30-220S12H2D43085-305Vac
(120-430Vdc)12821004000Vac70.0x48.0x23.5FA30-220S15H2D43085-305Vac
(120-430Vdc)15831004000Vac70.0x48.0x23.5FA30-220S18H2D43085-305Vac
(120-430Vdc)18851204000Vac70.0x48.0x23.5FA30-220S24H2D43085-305Vac
(120-430Vdc)24851504000Vac70.0x48.0x23.5
典型性能：
· 宽范围输入：85-305VAC/120-430VDC；
· 空载功率消耗≤0.45W；
· 转换效率（典型85%）；
· 开关频率：65KHz；
· 保护种类：短路、过流、过电压、过温度保护；
· 隔离电压：4000Vac；
· 满足IEC60950/UL60950/EN60950 测试标准；
· 符合CE、RoHS 认证标准；
· 全封闭塑料外壳，符合UL94V-0 级；
· PCB 板上直插式安装。
产品典型特性
◆ 宽范围输入：85-305VAC/120-430VDC
◆ 空载功率消耗≤0.45W
◆ 转换效率（典型 86%）
◆ 开关频率： 65KHz
◆ 保护种类：短路、过流保护
◆ 隔离电压：4000Vac
◆ 满足 IEC60950/UL60950/EN60950 测试标准
◆ 全封闭塑料外壳，符合 UL94V-0 级
◆ PCB 板上直插式安装
应用领域
FA30-220SXXH2D4系列-----是爱浦为客户提供的小体积，高效率模块电源。该系列电源具有全球输入电压范围、交直流两用、低纹波，低温升、低功耗、高效率、高可靠性、高安全隔离、EMC性能好等优点。EMC及安全规格满足国际EN55032、IEC/EN61000的标准。该系列产品在电力、工业、仪器仪表及智能家居等多个领域都有广泛的应用。当产品应用于电磁兼容比较恶劣的环境需参考我司给出的应用电路。
注 1：纹波及噪声的测试方法采用双绞线测试法，具体测试方法及搭配见后面（纹波&噪声测试说明）即可。
注 2： -T 为接线式封装，-TS 为导轨式封装，导轨宽度 35mm。
注 3：输出效率典型值是以产品满载老化半小时后为准。
注 4：表格中满载效率（%,TYP）波动幅度为±2%，满载效率为输出的总功率除以模块的输入功率。
注 5：因篇幅有限，以上只是部分产品列表，若需列表以外产品，请与本公司销售部联系。
Details
| 型号 |
FA30-220S05H2D4
|
| 功率 |
30W
|
| 输入电压 |
85-305Vac (120-430Vdc)
|
| 输出电压 |
5V
|
