导轨电源

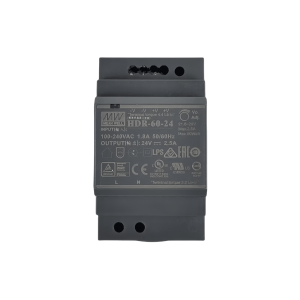

HDR-60 系列是60W 超薄阶梯型 DIN 导轨型电源，具备52.5mm（3SU）超薄设计，支持85~264VAC（277VAC 可用）/120~370VDC（390VDC 可用） 全范围输入，提供 5V/12V/15V/24V/48V 五款输出规格，拥有短路 / 过负载 / 过电压三重保护，ClassⅡ 隔离级别且通过 LPS 认证，工作温度 **-30~+70℃，空载损耗 < 0.3W，效率高达91%，适配 TS-35/7.5 或 15 导轨安装，应用于家居、工业自动化等场景，提供3 年保固 **。 2. 思维导图（mindmap） MTBF：最小3524.8K hrs（Telcordia SR-332） 操作海拔：最高2000米（超海拔需降额） 储存温湿度：-40+85℃，1095%RH（无冷凝） 工作湿度：20~90%RH（无冷凝） 工作温度：-30~+70℃（需参考减额曲线） 时间参数：启动/上升/保持时间（满载条件） 调整率：线性/负载调整率均±1.0% 输入参数：电压/频率/效率/浪涌电流等 输出参数：电压/电流/功率/纹波等（分型号） 应用：家居/建筑/工业控制系统、机电设备等 功能：LED电源指示、直流输出电压可调 功耗：空载损耗<0.3W，效率高达91% 认证：ClassⅡ隔离级别、LPS认证、多项国际安规 保护：短路/过负载/过电压（三重保护） 输入：全范围AC/DC输入（含277VAC/390VDC可用） 尺寸：52.59054.5mm（WHD） 重量/包装：190g/台，60pcs/13Kg/0.91CUFT 保固：3年 安装：TS-35/7.5或TS-35/15导轨 核心设计：52.5mm（3SU）超薄宽度，塑胶外壳 类型：60W超薄阶梯型DIN导轨型电源 型号：HDR-60系列（5V/12V/15V/24V/48V五款） 环境与可靠性 电气规格 核心特性 产品基础信息 3. 详细总结 一、产品概述 产品名称：60W 超薄阶梯型 DIN 导轨型电源（HDR-60 系列） 核心定位：经济超薄型工业 / 家居通用电源，符合德国工业标准，主打高功率密度 + 空间节约 关键优势：52.5mm（3SU）超薄宽度，适配紧凑安装场景；ClassⅡ 隔离级别 + LPS 认证，安全防护性强；-30~+70℃宽温工作+<0.3W 超低空载损耗，节能且环境适应性突出；效率高达 91%，兼具工业级可靠性与家居级安全性，多场景适配性强。 二、核心参数明细 （1）输出规格表 型号 输出直流电压 额定电流 电流范围 额定功率 纹波与噪声（最大） 电压调整范围 电压精度 HDR-60-5 5V 6.5A 0~6.5A 32.5W 80mVp-p 5.0~5.5V ±2.0% HDR-60-12 12V 4.5A 0~4.5A 54W 120mVp-p 10.8~13.8V ±1.0% HDR-60-15 15V 4A 0~4A 60W 120mVp-p 13.5~18V ±1.0% HDR-60-24 24V 2.5A 0~2.5A 60W 150mVp-p 21.6~29V ±1.0% HDR-60-48 48V 1.25A 0~1.25A 60W 240mVp-p 43.2~55.2V ±1.0% （2）输入规格 电压范围：85~264VAC（277VAC 可用）、120~370VDC（390VDC 可用） 频率范围：47~63Hz 效率（典型值）：5V 款 85%、12V 款 88%、15V 款 89%、24V 款 90%、48V 款 91% 交流电流（典型值）：1.2A/115VAC、0.8A/230VAC 浪涌电流（典型值）：冷启动 30A/115VAC、60A/230VAC （3）调整率与时间参数 线性调整率：所有型号均 ±1.0% 负载调整率：所有型号均 ±1.0% 启动 / 上升时间（满载）：500ms / 启动、50ms / 上升（230VAC 与 115VAC 条件一致） 保持时间（典型值）：30ms/230VAC、12ms/115VAC 三、功能与保护 保护功能（三重保护）： 过负载：额定输出功率105%~160% 触发，输出电压 < 50% 时为打嗝模式，50%~100% 时为恒定电流模式，负载异常移除后自动恢复 过电压：触发后关断输出，重启可恢复（保护阈值：5V 款 5.75~6.75V、12V 款 14.2~16.2V、15V 款 18.8~22.5V、24V 款 30~36V、48V 款 56.5~64.8V） 短路保护：内置短路保护机制，保障电源与负载安全 其他功能： LED 电源指示：直观显示电源启动状态 直流输出电压可调：适配不同负载的电压需求 端子 Pin 脚定义： Pin 脚编号 Pin 脚功能 Pin 脚编号 Pin 脚功能 1,2 -V 5 AC/L 3,4 +V 6 AC/N 四、环境与可靠性 工作环境： 工作温度：-30~+70℃（需参考减额曲线，海拔超 2000 米时，无风扇机型环境温度每 1000 米降 3.5℃） 工作湿度：20~90% RH，无冷凝 储存温度：-40~+85℃，储存湿度 10~95% RH（无冷凝） 操作海拔：最高 2000 米，过电压等级 Ⅲ（EN 标准） 耐振动：10~500Hz、2G，10 分钟 / 周期，X/Y/Z 轴各 60 分钟；安装符合 IEC60068-2-6 标准 温度系数：±0.03%/℃（0~50℃） MTBF：最小 3524.8K hrs（Telcordia SR-332 标准）；最小 927.6K hrs（MIL-HDBK-217F 标准，25℃） 五、安规与电磁兼容 安全规范：通过UL508、UL62368-1、TUV EN61558-2-16、EAC TP TC 004、BSMI CNS15598-1、BIS IS13252 等认证，符合 ClassⅡ 隔离级别、LPS（限功率电源）标准 耐压：I/P-O/P:4KVAC 绝缘阻抗：I/P-O/P>100M Ohms/500VDC（25℃/70% RH）
电磁兼容：
发射：符合 BS EN/EN55032（CISPR32）Class B、CNS15936 Class B，谐波电流符合 EN61000-3-2 Class A
抗扰度：ESD Level 3（空气 8KV / 接触 4KV）、EFT/Burst Level 3、Surge Level 4（2KV L-N）等，均满足 criteria A 标准
六、应用场景
家居控制系统
建筑自动化
工业控制系统
工厂自动化
机电设备
4. 关键问题
问题 1：HDR-60 系列的输出功率与电流配置有何特点？不同型号的核心适配场景是什么？
答案：该系列额定功率覆盖 32.5W~60W，电流范围 0.32A~6.5A，电压跨度 5V~48V，适配不同功率需求：①HDR-60-5（5V/6.5A）：针对低电压大电流场景，如高密度传感器阵列、小型直流电机；②HDR-60-12（12V/4.5A）：适配家居自动化控制器、LED 灯带驱动；③HDR-60-15（15V/4A）：适合工业仪表、中小型执行器；④HDR-60-24（24V/2.5A）：适配工业 PLC、继电器模块、自动化控制单元；⑤HDR-60-48（48V/1.25A）：用于通信设备、高压工业传感器，宽电压调整范围（±10%~±25%）可兼容不同设备的电压偏差。
问题 2：HDR-60 系列在安全防护与环境适应性上有哪些优势？能否满足工业严苛工况？
答案：安全防护上，具备短路、过负载、过电压三重保护，过负载双模式响应（打嗝 / 恒定电流）且自动恢复，过电压关断重启恢复，配合 ClassⅡ 隔离级别、LPS 认证及 4KVAC 高耐压，可有效抵御电气风险；环境适应性上，-30~+70℃宽温范围能应对高低温极端环境，20~90% RH 无冷凝湿度适应、2G 耐振动设计，支持 2000 米操作海拔，完全满足工业场景的高低温、振动、电压波动等严苛工况；再加上 3 年保固和 3524.8K hrs 的高 MTBF，长期运行稳定性有充分保障。
