导轨电源

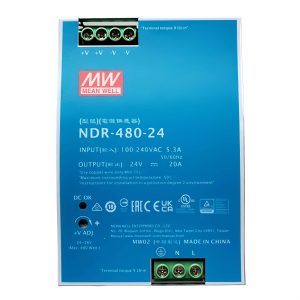

NDR-480 系列是明纬推出的480W 工业用 DIN 导轨型单组输出电源，支持90~264VAC 全范围交流输入（兼容 127~370VDC），提供24V/20A、48V/10A两种输出规格，具备主动式 PFC 功能、93% 超高效率、短路 / 过负载 / 过电压 / 过温度全保护及UL508 认证，85.5mm 紧凑宽度设计，工作温度范围 **-20~+70℃，适配 TS-35/7.5 或 15 导轨安装，经 100% 满载老化测试，享有3 年保固 **，适用于工业控制系统、工厂自动化等中大功率场景。
2. 思维导图
电磁兼容：符合EN55032 Class B、EN61000-6-2等工业标准
适用场景：工业控制系统、工厂自动化、机电设备
其他：漏电流<2mA（240VAC） 纹波噪声：150mVp-p（最大） 效率：93%（典型值） 精度：电压精度±1.0%，线性调整率±0.5% 电压调整：2428V、4855V 输出规格：24V/20A、48V/10A（均480W） 品质：100%满载老化测试 环境：工作温度-20~+70℃（需参考减额曲线） 认证：UL508、IEC62368-1、EAC TP TC 004等 保护功能：短路/过负载/过电压/过温度 核心优势：93%高效率、85.5mm紧凑宽度 核心配置：主动式PFC功能、自然风冷、金属外壳 输入：90264VAC（4763Hz），兼容127~370VDC 包装：1.5Kg/台，8台/箱（13Kg/0.9CUFT） 尺寸：85.5125.2128.5mm（WHD） 安装：TS-35/7.5或TS-35/15导轨 保固：3年 品牌：MEAN WELL（明纬） 类型：480W工业用DIN导轨型单组输出电源 型号：NDR-480系列 ?? 合规与应用 ?? 电气规格 ? 核心特性 ?? 产品基础信息 3. 详细总结 一、产品核心信息 产品名称：NDR-480 系列 480W 工业用 DIN 导轨型单组输出电源 品牌归属：MEAN WELL（明纬） 核心定位：工业级中大功率导轨电源，主打主动式 PFC 功能、高性价比与高可靠性，适配对功率和稳定性有要求的中大功率工业控制场景 保固期限：3 年 安装要求：支持 TS-35/7.5 或 TS-35/15 标准导轨安装；永久满载工作时，需预留安装空隙（顶部 40mm、底部 20mm、左右各 5mm，相邻为热源时 15mm） 结构设计：85.5mm 紧凑宽度，金属外壳利于散热，自然风冷无需额外散热设备 二、核心特性与优势 输入输出与核心配置 全范围输入：交流 90~264VAC（频率 47~63Hz），兼容直流 127~370VDC（通过连接 AC/L (+)、AC/N (-) 实现直流输入），适配国际通用供电场景 主动式 PFC 功能：符合 BS EN/EN61000-3-2 谐波电流规范，能效更优 输出可调：电压调整幅度支持 24~28V（24V 款）、48~55V（48V 款），适配不同设备电压需求 全保护机制： 过负载保护：额定功率的105%~130%，恒流模式，负载异常条件移除后自动恢复 过电压保护：24V 款 29~33V、48V 款 56~65V，关断输出后需重启恢复 过温度保护：关断输出，电源重启后恢复正常；短路保护同步适配对应逻辑 环境适应性 工作温度：-20~+70℃（需参考减额曲线，低输入电压下需减额输出） 工作湿度：20~95% RH（无冷凝） 储存条件：温度 - 40~+85℃，湿度 10~95% RH 耐振动：组件符合 10~500Hz、2G、10 分钟 / 周期，X/Y/Z 轴各 60 分钟；安装符合 IEC60068-2-6 标准 海拔高度：超 2000 米时，无风扇机型环境温度每 1000 米下降 3.5℃，有风扇机型下降 5℃ 安全与合规认证 安规认证：通过UL508、TUV、IEC62368-1、EAC TP TC 004，符合工业抗扰度标准 电磁兼容： 发射：符合 BS EN/EN55032（CISPR32）、CNS15936 Class B 标准 抗扰度：符合 BS EN/EN61000-4 系列（2/3/4/5/6/8/11）、BS EN/EN55035、BS EN/EN61000-6-2（BS EN/EN50082-2）工业标准 绝缘与耐压：绝缘阻抗未明确标注，参考同系列产品≥100M Ohms（500VDC/25℃/70% RH）；输入 - 输出耐压、输入 - 机壳耐压、输出 - 机壳耐压未明确标注，参考同系列产品分别为 3KVAC、2KVAC、0.5KVAC 三、关键电气规格表 规格项目 NDR-480-24（24V） NDR-480-48（48V） 额定输出电流 20A 10A 电流范围 0~20A 0~10A 额定功率 480W 480W 纹波与噪声（最大） 150mVp-p 150mVp-p 电压调整范围 24~28V 48~55V 电压精度 ±1.0% ±1.0% 线性调整率 ±0.5% ±0.5% 典型效率 93% 93% 过电压保护值 29~33V 56~65V 浪涌电流（Typ.） 35A（230VAC） 35A（230VAC） 交流电流（Typ.） 2.4A（230VAC） 2.4A（230VAC） 漏电流 <2mA（240VAC） <2mA（240VAC） 启动 / 上升时间（满载） 1500ms/100ms（230VAC） 1500ms/100ms（230VAC） 启动 / 上升时间（满载） 3000ms/100ms（115VAC） 3000ms/100ms（115VAC） 保持时间（满载 Typ.） 16ms（115VAC） 16ms（115VAC） 四、附加功能与注意事项 MTBF 寿命：最小 1041.6K 小时（Telcordia SR-332 标准）、146.8K 小时（MIL-HDBK-217F 标准，25℃） 使用注意：所有参数默认在 230VAC 输入、额定负载、25℃环境下测得；电源需结合终端设备进行电磁兼容确认；纹波和噪声测量需使用 12" 双绞线，终端并联 0.1μF 和 47μF 电容，在 20MHz 带宽下量测 4. 关键问题 问题：NDR-480 系列电源的核心配置亮点及输入输出关键参数是什么？ 答案：核心配置亮点是主动式 PFC 功能与 93% 超高效率，搭配 85.5mm 紧凑宽度设计；输入支持 90~264VAC 全范围交流输入（兼容 127~370VDC），输出提供 24V/20A、48V/10A 两种规格，电压调整范围分别为 24~28V、48~55V。 问题：NDR-480 系列电源的保护机制有哪些，对应的恢复方式是什么？ 答案：保护机制包括过负载、过电压、过温度、短路保护；过负载为恒流模式（异常移除后自动恢复），过电压、过温度、短路为关断输出模式（需重启电源恢复），过负载触发阈值为105%~130% 额定功率。 问题：NDR-480 系列电源的安装要求、环境适应性及适用场景是什么？ 答案：安装需适配 TS-35/7.5 或 TS-35/15 导轨，满载时预留顶部 40mm、底部 20mm、左右各 5mm 空隙（热源相邻时 15mm）；环境适应性方面，工作温度 **-20~+70℃，工作湿度 20~95% RH（无冷凝）；适用于工业控制系统、工厂自动化、机电设备 ** 等中大功率工业场景。
