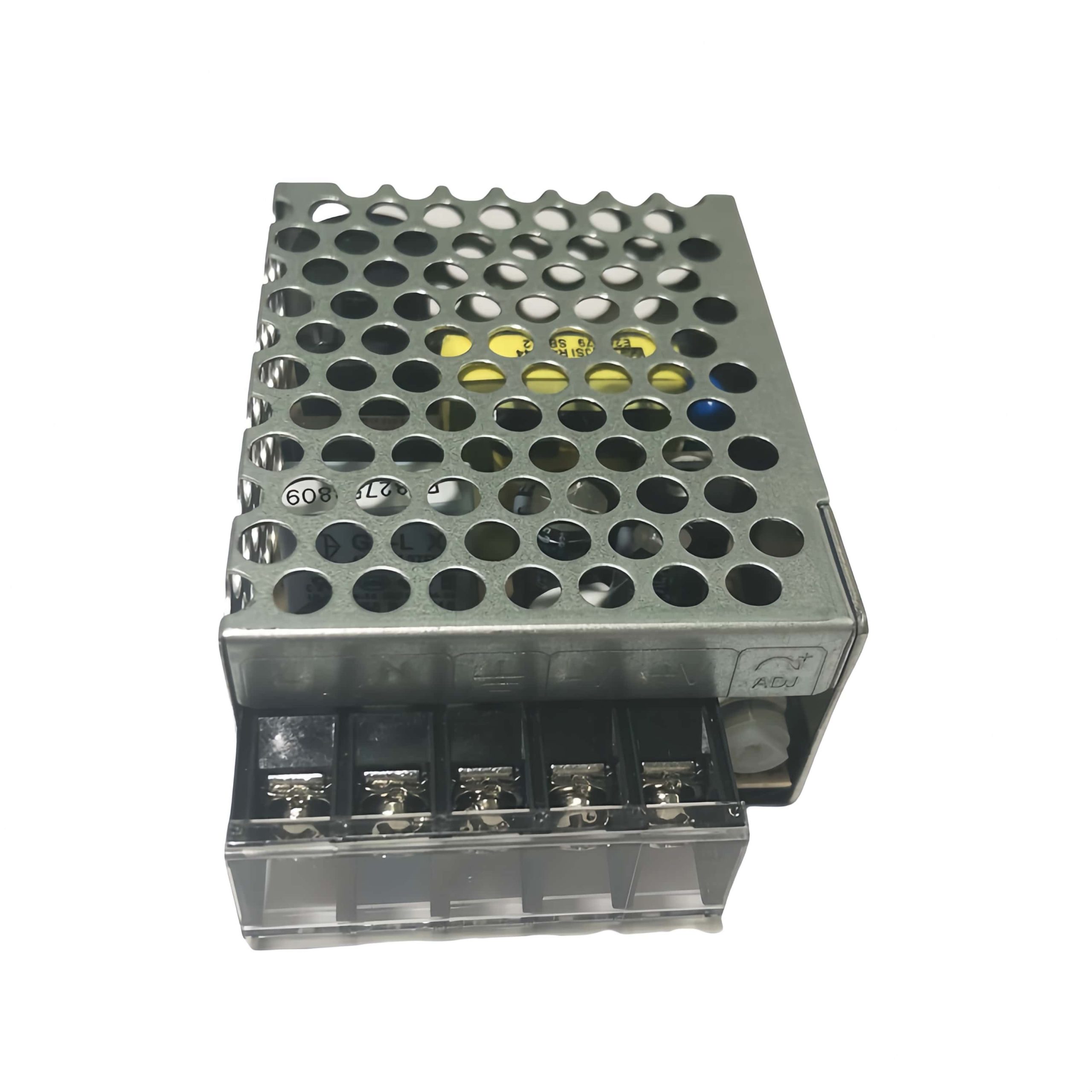

RS-15 系列为 15W 单组输出开关电源，具备国际通用全范围交流输入（85~264VAC、120~370VDC） ，涵盖 RS-15-3.3 至 RS-15-48 共 6 种型号，输出直流电压 3.3V 到 48V 不等，额定功率最高 15.6W；拥有短路 / 过负载 / 过电压 / 过温度四重保护，支持自然风冷，空载消耗 < 0.5W，全部采用 105℃长寿命电解电容，能承受 300VAC 浪涌输入 5 秒及 5G 振动测试，工作温度范围 - 20~+70℃（需参考减额曲线），通过 UL62368-1、CCC GB4943.1 等多项安规认证，提供3 年保固，MTBF（25℃下 MIL-HDBK-217F 标准）达 1608.9K hrs 以上，尺寸为 62.55128mm（LWH），适用于对电源稳定性、安全性有要求的各类设备场景。
备注：参数默认230VAC/额定负载/25℃测量、EMC测试需结合金属铁板与终端设备、高海拔环境温度需降额
MTBF：4914.9K hrs（Telcordia SR-332）、1608.9K hrs（MIL-HDBK-217F，25℃）
EMC性能：发射符合BS EN/EN55032 Class B等、抗扰度符合BS EN/EN61000-4系列等
耐压与阻抗：I/P-O/P 3KVAC、I/P-FG 2KVAC、O/P-FG 0.5KVAC；绝缘阻抗100M Ohms（500VDC/25℃/70%RH）
安全规范：UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、AS/NZS 62368.1等
物理规格：尺寸62.55128mm（LWH）、重量0.13Kg、包装108pcs/15Kg/0.8CUFT、端子台脚位（DC OUTPUT ±V、FG、AC/L/N）
环境条件：工作温度-20+70℃（减额曲线）、工作湿度2090%RH（无冷凝）、储存温度-40+85℃、温度系数±0.03%/℃（050℃）
时序参数：启动上升时间1000ms+30ms（230VAC/115VAC满载）、保持时间70ms/230VAC（Typ.）
输入参数：频率47~63Hz、交流电流0.25A/230VAC（Typ.）、漏电流<2mA/240VAC
输出参数：额定功率9.9W15.6W、纹波噪声80200mVp-p、电压调整范围2.952.8V、电压精度±1.0%±3.0%
型号分类（6种）：RS-15-3.3（3.3V/3A）、RS-15-5（5V/3A）、RS-15-12（12V/1.3A）、RS-15-15（15V/1A）、RS-15-24（24V/0.625A）、RS-15-48（48V/0.313A）
指示与老化：LED电源指示灯、100%满载老化
可靠性设计：自然风冷、空载消耗<0.5W、105℃长寿命电解电容、5G振动测试、3年保固
保护功能：短路/过负载（打嗝模式，自动恢复）/过电压（关断输出）/过温度（自动恢复）
输入特性：国际通用全范围（85264VAC、120370VDC）、300VAC浪涌输入5秒
五、其他
四、安规与电磁兼容
三、环境与物理参数
二、电气规格
一、核心特性
RS-15系列开关电源（15W单组输出）
3. 详细总结
一、产品概述
RS-15 系列是15W 单组输出开关电源，适用于全球多区域用电场景，具备高效率、长寿命、高信赖性特点，通过多项国际安规认证，提供3 年保固，广泛应用于需稳定直流供电的电子设备。
二、核心特性
| 特性类别 | 具体内容 | 关键信息 |
|---|---|---|
| 输入特性 | 国际通用全范围输入 | 交流 85~264VAC、直流 120~370VDC；可承受 300VAC 浪涌输入 5 秒 |
| 保护功能 | 四重保护机制 | 1. 短路保护：无额外说明，默认配合其他保护逻辑
2. 过负载保护：打嗝模式，负载异常移除后自动恢复，触发阈值 > 额定输出 105% 3. 过电压保护：关断输出电压，二极管钳位，不同型号阈值 3.8~64.8V（如 RS-15-5 为 5.75~6.75V） 4. 过温度保护：关断输出电压，温度恢复后自动恢复 |
| 可靠性设计 | 延长寿命与稳定性 | 1. 散热：自然风冷，无需额外风扇
2. 电容：全部使用105℃长寿命电解电容 3. 空载消耗：<0.5W，节能 4. 老化测试：100% 满载老化，确保出厂性能 5. 抗振动：承受5G 振动测试（10~500Hz，X/Y/Z 轴各 60 分钟） |
| 指示功能 | 状态提示 | 配备LED 电源指示灯，便于判断电源工作状态 |
三、电气规格
1. 输出参数（分型号）
| 型号 | 输出直流电压（V） | 额定电流（A） | 电流范围（A） | 额定功率（W） | 纹波与噪声（mVp-p，最大） | 电压调整范围（V） | 电压精度 |
|---|---|---|---|---|---|---|---|
| RS-15-3.3 | 3.3 | 3 | 0~3 | 9.9 | 80 | 2.9~3.6 | ±3.0% |
| RS-15-5 | 5 | 3 | 0~3 | 15 | 80 | 4.75~5.5 | ±2.0% |
| RS-15-12 | 12 | 1.3 | 0~1.3 | 15.6 | 120 | 10.8~13.2 | ±1.0% |
| RS-15-15 | 15 | 1 | 0~1 | 15 | 120 | 13.5~16.5 | ±1.0% |
| RS-15-24 | 24 | 0.625 | 0~0.625 | 15 | 200 | 22~27.6 | ±1.0% |
| RS-15-48 | 48 | 0.313 | 0~0.313 | 15.024 | 200 | 43.2~52.8 | ±1.0% |
2. 其他电气参数
- 线性调整率：所有型号均为 ±0.5%（测量方式：额定负载下，从低电压到高电压测试）
- 负载调整率：±0.5%~±2.0%（测量方式：从 0% 到 100% 额定负载）
- 启动与上升时间：1000ms + 30ms/230VAC、1000ms + 30ms/115VAC（满载时）
- 保持时间：70ms/230VAC、12ms/115VAC（Typ.，满载时）
- 输入频率范围：47~63Hz
- 输入交流电流：0.35A/115VAC、0.25A/230VAC（Typ.）
- 漏电流：<2mA / 240VAC
四、环境与物理参数
1. 环境参数
| 环境类别 | 具体要求 | 关键数字 |
|---|---|---|
| 工作温度 | 正常工作范围，需参考减额曲线 | -20~+70℃ |
| 工作湿度 | 无冷凝条件 | 20~90% RH |
| 储存温度 | 无额外限制 | -40~+85℃ |
| 储存湿度 | 无冷凝要求 | 10~95% RH |
| 温度系数 | 电压随温度变化率 | ±0.03%/℃（0~50℃） |
2. 物理参数
- 尺寸：62.55128mm（LWH），公差 ±1mm
- 重量：0.13Kg / 台
- 包装规格：108pcs / 箱，每箱 15Kg，体积 0.8CUFT
- 端子台脚位：包含 DC OUTPUT -V、DC OUTPUT +V、FG（保护地）、AC/L（火线）、AC/N（零线）
- 机壳型号：971A
五、安规与电磁兼容（EMC）
1. 安全规范认证
通过的安规包括：UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、AS/NZS 62368.1、EAC TP TC 004、BSMI CNS15598-1、BIS IS13252(Part1):2010/IEC 60950-1:2005。
2. 耐压与绝缘阻抗
- 耐压：I/P-O/P（输入 - 输出）3KVAC、I/P-FG（输入 - 保护地）2KVAC、O/P-FG（输出 - 保护地）0.5KVAC
- 绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 均为100M Ohms（测试条件：500VDC、25℃、70% RH）
3. EMC 性能
- EMC 发射：符合 BS EN/EN55032 (CISPR32) Class B、GB9254 Class B、GB17625.1、EAC TP TC 020、CNS15936 Class B
- EMC 抗扰度：符合 BS EN/EN61000-4-2、3、4、5、6、8、11、BS EN/EN55035、BS EN/EN61000-6-1、轻工业标准、EAC TP TC 020
六、其他关键信息
- MTBF（平均无故障时间）：最低 4914.9K hrs（Telcordia SR-332 标准）、最低 1608.9K hrs（MIL-HDBK-217F 标准，25℃环境）
- 高海拔降额要求：海拔 > 2000 米时，无风扇机型环境温度按3.5℃/1000m下降，有风扇机型按5℃/1000m下降
- 参数测量条件：未特别说明时，所有规格均在输入 230VAC、额定负载、25℃环境温度下测量
- EMC 测试说明：电源需视为系统元件，测试时需安装在 1mm 厚、230mm*230mm 的金属铁板上，并结合终端设备确认
4. 关键问题
问题 1：RS-15 系列开关电源的过负载保护和过电压保护机制有何不同？适用场景中需注意哪些要点？
答案：两者保护机制的核心差异在于触发后的动作模式和恢复方式：1. 过负载保护：采用 “打嗝模式”，当负载超过额定输出的 105% 时触发，电源会间歇性停止输出（类似 “打嗝”），待负载异常条件移除后，可自动恢复正常输出；2. 过电压保护：采用 “关断输出电压 + 二极管钳位” 机制，当输出电压超过对应型号阈值（如 RS-15-24 为 28.4~32.4V）时，电源直接关断输出，无自动恢复功能，需排查过压原因并重启电源才能恢复。适用场景注意要点：过负载保护适合负载可能临时波动（如电机启动）的场景，无需人工干预；过电压保护需用于对电压敏感的设备（如精密传感器），需避免过压损坏，且需配置过压预警或定期检查电压阈值。
问题 2：在海拔超过 2000 米的环境中使用 RS-15 系列电源，需如何调整工作温度？不同散热方式（自然风冷 / 有风扇）的调整逻辑是什么？
答案：需按海拔高度对环境温度进行降额调整，具体规则如下：1. 调整标准：海拔每超过 2000 米 1000 米，环境温度需对应下降；2. 不同散热方式的调整逻辑：- 自然风冷机型（RS-15 系列默认）：因高海拔空气稀薄，散热效率下降，按3.5℃/1000m的比例降额（如海拔 3000 米时，最高工作温度从 70℃降至 70-3.5=66.5℃）；- 有风扇机型（若额外配置）：风扇辅助散热可部分抵消空气稀薄影响，降额比例放宽至5℃/1000m（如海拔 3000 米时，最高工作温度从 70℃降至 70-5=65℃）。调整依据：高海拔环境空气密度降低，自然对流散热能力减弱，需通过降低最高工作温度避免电源内部元件过热老化。
问题 3：RS-15 系列不同型号的电压精度和纹波噪声差异较大，如何根据负载设备的要求选择合适的型号？请结合具体型号举例说明。
答案：需根据负载设备对 “电压稳定性” 和 “纹波敏感度” 的要求，匹配型号的电压精度和纹波噪声参数，具体选择逻辑如下：1. 优先看电压精度：对电压稳定性要求高的设备（如工业控制器），选电压精度 ±1.0% 的型号（如 RS-15-12、RS-15-24）；对精度要求较低的设备（如普通 LED 照明），可选 ±2.0%（RS-15-5）或 ±3.0%（RS-15-3.3）的型号；2. 再看纹波噪声：对纹波敏感的设备（如音频设备、传感器信号处理模块），选纹波噪声≤80mVp-p 的型号（RS-15-3.3、RS-15-5）；对纹波容忍度高的设备（如电机驱动、继电器控制），可选 120~200mVp-p 的型号（RS-15-12、RS-15-48）；举例：若为 24V 精密传感器供电，需选 RS-15-24（电压精度 ±1.0%，纹波 200mVp-p，若纹波仍不满足可额外加滤波电路）；若为 5VLED 灯带供电，选 RS-15-5（电压精度 ±2.0%，纹波 80mVp-p，兼顾成本与稳定性）
