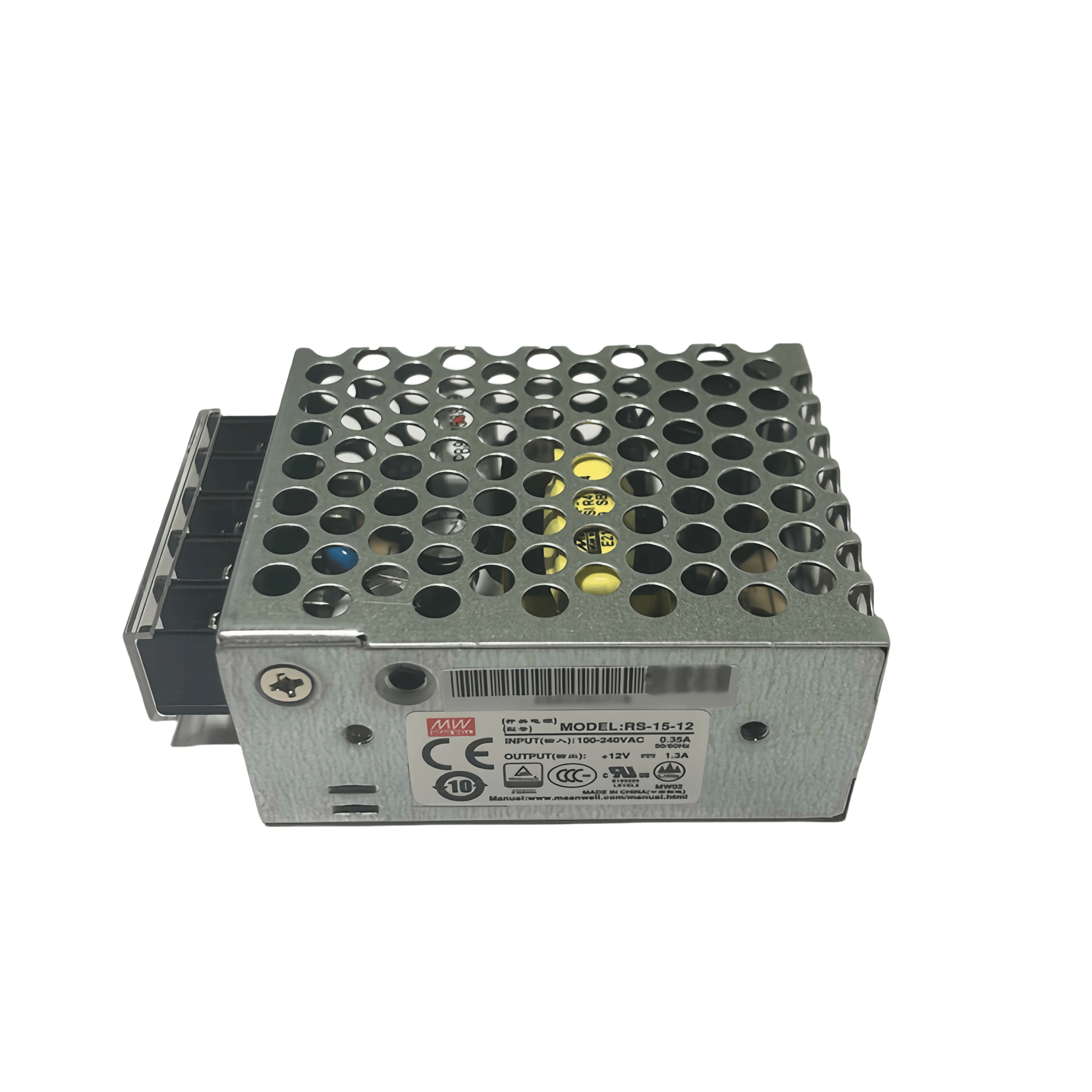

RS-15-5 15W单组输出开关电源

明纬（MEAN WELL）RS-15 系列是一款15W 单组输出开关电源，具备国际通用全范围交流输入（85~264VAC、120~370VDC），支持短路 / 过负载 / 过电压 / 过温度四重保护，采用自然风冷散热，配备 LED 电源指示灯，空载消耗 < 0.5W，全部使用 105℃长寿命电解电容，能承受 300VAC 浪涌输入 5 秒及 5G 振动测试，工作温度高达 70℃，经过 100% 满载老化测试，具有高效率、长寿命特点，提供3 年保固；系列包含 RS-15-3.3、RS-15-5、RS-15-12、RS-15-15、RS-15-24、RS-15-48 六个型号，各型号在直流电压、额定电流等输出参数上存在差异，适用于多种需稳定低压直流供电的设备场景。

MTBF（最小）：4914.9K小时（Telcordia SR-332）、1608.9K小时（MIL-HDBK-217F，25℃）

保持时间（典型）：70ms/230VAC；12ms/115VAC（满载或更高）

启动/上升时间：1000ms、30ms/230VAC；1000ms、30ms/115VAC（满载）

线性调整率：±0.5%（全型号）

电压精度：±1.0%（除RS-15-3.3±3.0%、RS-15-5±2.0%外）

电磁兼容：发射符合BS EN/EN55032 Class B等、抗扰度符合BS EN/EN61000-4系列标准等

安规标准：符合UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、AS/NZS 62368.1等

环境参数：工作温度-20_{+70℃（参考减额曲线）、工作湿度20}90%RH（无冷凝）、储存温度-40_{+85℃、储存湿度10}95%RH、温度系数±0.03%/℃（0~50℃）

RS-15-48：直流电压48V、额定电流0.313A、额定功率15.024W、纹波噪声≤200mVp-p

RS-15-24：直流电压24V、额定电流0.625A、额定功率15W、纹波噪声≤200mVp-p

RS-15-15：直流电压15V、额定电流1A、额定功率15W、纹波噪声≤120mVp-p

RS-15-12：直流电压12V、额定电流1.3A、额定功率15.6W、纹波噪声≤120mVp-p

RS-15-5：直流电压5V、额定电流3A、额定功率15W、纹波噪声≤80mVp-p

RS-15-3.3：直流电压3.3V、额定电流3A、额定功率9.9W、纹波噪声≤80mVp-p

结构参数：尺寸62.5×51×28mm（L×W×H）、重量0.13Kg、包装108pcs/15Kg/0.8CUFT

运行特性：自然风冷、空载消耗<0.5W、100%满载老化测试、70℃高工作温度、5G耐振动测试

保护功能：短路保护、过负载保护（打嗝模式，自动恢复）、过电压保护（关断输出，二极管钳位）、过温度保护（关断输出，自动恢复）

输入特性：国际通用全范围输入（85_264VAC、120370VDC）、承受300VAC浪涌输入5秒

基础配置：LED电源指示灯、105℃长寿命电解电容

核心优势：高效率、长寿命、高信赖性

保固期限：3年

类型：15W单组输出开关电源

系列：RS-15系列

品牌：MEAN WELL（明纬）

其他关键参数

环境与安规

关键参数（分型号）

核心特性

产品基础信息

3. 详细总结

一、产品基础概况

明纬（MEAN WELL）RS-15 系列属于15W 单组输出开关电源，核心定位为需稳定低压直流供电的设备提供电源支持，具备高效率、长寿命、高信赖性优势，提供3 年保固。产品标配LED 电源指示灯，可直观判断电源工作状态；内部全部使用105℃长寿命电解电容，延长电源整体使用寿命；经过100% 满载老化测试，确保出厂产品稳定性，可广泛应用于消费电子、工业控制、小型 LED 设备等场景。系列包含 6 个具体型号，分别为 RS-15-3.3、RS-15-5、RS-15-12、RS-15-15、RS-15-24、RS-15-48，各型号通过差异化输出参数适配不同电压需求的负载。

二、核心特性与结构设计

电气核心特性
- 宽范围输入：支持国际通用全范围交流 / 直流输入，交流输入范围85~264VAC，直流输入范围120~370VDC，频率范围47~63Hz，适配全球不同地区电网
- 浪涌与振动抗性：能承受300VAC 浪涌输入达 5 秒，适应电网波动；耐振动性能达10~500Hz、5G 加速度，10 分钟 / 周期，X、Y、Z 轴各测试 60 分钟，适配有轻微震动的安装环境
- 低功耗与高稳定性：空载消耗 **<0.5W**，节能效果显著；工作温度高达70℃，在高温环境下仍能稳定运行；采用自然风冷散热，无需额外风扇，降低噪音与机械故障风险
- 四重保护功能：覆盖短路、过负载、过电压、过温度四种常见故障场景，具体保护机制如下：
  - 过负载保护：打嗝模式，负载异常条件移除后可自动恢复（触发阈值为大于额定输出的 105%）
  - 过电压保护：关断输出电压，采用二极管钳位设计，避免过高电压损坏负载
  - 过温度保护：关断输出电压，待温度恢复正常后可自动恢复，防止电源因过热烧毁
结构与包装参数
- 外形尺寸：统一为62.5×51×28mm（长 × 宽 × 高），体积小巧，节省安装空间
- 重量：单台重量约0.13Kg，便于运输与集成
- 包装规格：108 台 / 箱，每箱重量15Kg，体积0.8 立方英尺（CUFT），适合批量采购与存储
- 端子台脚位：明确区分输入与输出引脚，引脚 1 为 AC/L（交流火线）、引脚 2 为 AC/N（交流零线）、引脚 3 为 FG（接地）、引脚 4 为 DC OUTPUT -V（直流输出负极）、引脚 5 为 DC OUTPUT +V（直流输出正极），方便接线操作

三、关键电气参数（分型号）

参数类别	参数名称	RS-15-3.3	RS-15-5	RS-15-12	RS-15-15	RS-15-24	RS-15-48
输出参数	直流电压	3.3V	5V	12V	15V	24V	48V
	额定电流	3A	3A	1.3A	1A	0.625A	0.313A
	电流范围	0~3A	0~3A	0~1.3A	0~1A	0~0.625A	0~0.313A
	额定功率	9.9W	15W	15.6W	15W	15W	15.024W
	纹波与噪声（最大）	80mVp-p	80mVp-p	120mVp-p	120mVp-p	200mVp-p	200mVp-p
	电压调整范围	2.9~3.6V	4.75~5.5V	10.8~13.2V	13.5~16.5V	22~27.6V	43.2~52.8V
	电压精度	±3.0%	±2.0%	±1.0%	±1.0%	±1.0%	±1.0%
调整率参数	线性调整率	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%	±0.5%
	负载调整率	±0.5%	±2.0%	±0.5%	±1.5%	±0.5%	±0.5%
过电压保护范围	过电压保护值	3.8~4.45V	5.75~6.75V	13.8~16.2V	17.25~20.25V	28.4~32.4V	55.2~64.8V

四、环境适应性与安规标准

环境适应性参数
- 工作温度：-20~+70℃（需参考 “减额曲线”，温度超过特定值时需降低负载以保证稳定运行）
- 工作湿度：20~90% RH，无冷凝，避免潮湿环境导致内部电路短路
- 储存温度：-40~+85℃，宽温储存范围便于不同气候地区的运输与库存管理
- 储存湿度：10~95% RH，适应不同湿度环境下的长期储存
- 温度系数：±0.03%/℃（0~50℃），温度变化对输出电压的影响极小，保证供电稳定性
安规与电磁兼容标准
- 安全规范：通过 UL62368-1、TUV BS EN/EN62368-1、CCC GB4943.1、AS/NZS 62368.1、EAC TP TC 004、BSMI CNS15598-1、BIS IS13252 (Part1):2010/IEC 60950-1:2005 等多项国际及地区认证，满足全球主要市场的安全准入要求
- 耐压性能：输入端 - 输出端（I/P-O/P）：3KVAC；输入端 - 接地端（I/P-FG）：2KVAC；输出端 - 接地端（O/P-FG）：0.5KVAC，有效隔离强弱电，保障使用安全
- 绝缘阻抗：I/P-O/P、I/P-FG、O/P-FG 均 > 100MΩ/500VDC（25℃、70% RH 环境下），绝缘性能优异，降低漏电风险
- 电磁兼容（EMC）- 发射：符合 BS EN/EN55032 (CISPR32) Class B、GB9254 Class B、GB17625.1、EAC TP TC 020、CNS15936 Class B，对周边电子设备的电磁干扰小
- 电磁兼容（EMC）- 抗扰度：符合 BS EN/EN61000-4-2（静电放电）、3（射频辐射）、4（电快速瞬变脉冲群）、5（浪涌）、6（射频场感应传导）、8（工频磁场）、11（电压暂降与中断），以及 BS EN/EN55035、BS EN/EN61000-6-1、轻工业标准、EAC TP TC 020，抗外部电磁干扰能力强

五、特殊说明与注意事项

未特别说明时，所有规格参数均在输入 230VAC、额定负载、25℃环境温度下量测，实际使用中需考虑输入电压、负载、温度变化对参数的影响
纹波和噪声测量方法：使用一条 12 英寸双绞线，终端并联 0.1μF 和 47μF 电容，在 20MHz 带宽下量测，确保测量结果的一致性
电压精度包含设定误差、线性调整率和负载调整率，实际输出电压的偏差需综合考量这三项因素
线性调整率测量方法：在额定负载下，从低输入电压到高输入电压测试；负载调整率测量方法：从 0% 到 100% 额定负载测试
电源应视为系统内元件的一部分，EMC 测试需将样品安装在厚度 1mm、长 230mm× 宽 230mm 的金属铁板上进行；终端设备制造商需将电源与终端设备结合，重新进行电磁兼容确认（可参考明纬官网链接：https://www.meanwell.com//Upload/PDF/EMI_statement_cn.pdf）
当海拔高度超过 2000 米（6500 英尺）时，无风扇机型（RS-15 系列为自然风冷，属无风扇机型）环境温度需按 3.5℃/1000 米比例下降，避免高海拔低气压导致散热效率降低、电源过热

4. 关键问题

问题 1：RS-15 系列六个型号的输出参数（电压、电流、功率、纹波）存在明显差异，这些差异的设计逻辑是什么？实际应用中如何根据负载选择合适的型号？

答案：

差异设计逻辑：RS-15 系列的参数差异是基于 “电压与电流反向匹配” 的负载适配原则 —— 低电压型号（如 RS-15-3.3/5）配备更高额定电流（3A），满足低压大电流负载（如小型电机、传感器模组）的供电需求；高电压型号（如 RS-15-24/48）配备更低额定电流（0.625A/0.313A），适配高压小电流负载（如高压 LED 灯串、工业控制模块）；同时，纹波噪声随电压升高而增大（低电压 80mVp-p、高电压 200mVp-p），是因高压输出时电路滤波难度增加，且高电压负载对纹波的耐受度通常更高，此设计可平衡性能与成本。
型号选择方法：需优先匹配负载的 “额定电压” 与电源的 “直流电压”（如负载额定 12V 则选 RS-15-12），再确认负载的 “最大工作电流”≤电源的 “额定电流”（如 12V/1.2A 负载，RS-15-12 的 1.3A 额定电流可满足），最后结合负载对纹波的敏感度（如精密电子设备选低纹波的 3.3V/5V 型号，普通 LED 设备可选 12V 及以上型号）。

问题 2：RS-15 系列的 “四重保护功能”（短路 / 过负载 / 过电压 / 过温度）具体机制有何不同？这些保护功能能为负载和电源本身提供哪些安全保障？

答案：

各保护机制差异：
- 短路保护：当输出端发生短路（如正负极直接连接）时，电源快速切断输出，避免大电流烧毁电源内部元件及负载线路，故障排除后需重启电源恢复
- 过负载保护：采用 “打嗝模式”，当负载电流超过额定值 105% 时，电源间歇性输出（“打嗝”），既限制输出电流保护电源，又避免负载因持续过流损坏；负载恢复正常后，电源自动恢复连续输出，无需人工干预
- 过电压保护：通过 “关断输出 + 二极管钳位” 实现，当输出电压超过保护值（如 RS-15-12 为 13.8~16.2V）时，电源立即关断输出，二极管钳位可防止电压反向冲击，保护负载免受高压损坏
- 过温度保护：当电源内部温度超过安全阈值时，关断输出；待温度降至正常范围后，电源自动恢复输出，防止电源因过热导致电容鼓包、芯片烧毁等永久性故障
安全保障作用：对负载而言，可避免短路、过流、高压、高温等故障导致的负载烧毁、寿命缩短（如精密传感器因过压损坏、LED 灯珠因过流烧毁）；对电源本身而言，能防止故障扩大化，减少内部元件损耗，延长电源整体寿命，降低维修成本。

问题 3：RS-15 系列在环境适应性（温度、湿度、海拔）上有明确限制，实际安装使用时需注意哪些细节以确保电源稳定运行？

答案：

温度适应细节：电源工作温度范围为 - 20~+70℃，但需参考 “减额曲线”—— 当环境温度超过 40℃时，需降低负载（如 70℃时可能需将负载降至额定值的 50% 以下）；安装时避免将电源贴近高温元件（如散热片、大功率电阻），确保周围留有至少 5cm 散热空间，自然风冷可顺畅进行；低温环境（<0℃）下，首次启动前建议预热电源（如通过周边元件散热传导），避免低温导致电容容量下降、输出不稳定。
湿度与防护细节：工作湿度需控制在 20~90% RH 且无冷凝，潮湿环境（如浴室、地下室）安装时，需为电源加装防水外壳（IP 等级不低于 IP54），防止水汽进入电源内部导致短路；储存时需将电源置于干燥环境（湿度 10~95% RH），长期储存前需密封包装，避免电容吸潮影响性能。
高海拔适应细节：海拔超过 2000 米时，因空气稀薄散热效率下降，需按 “3.5℃/1000 米” 降低环境温度上限（如海拔 3000 米时，环境温度上限需从 70℃降至 66.5℃）；高海拔地区还需确认电源绝缘性能，因低气压可能降低绝缘强度，建议定期检测绝缘阻抗（需 > 100MΩ/500VDC），避免漏电风险。
