导轨电源

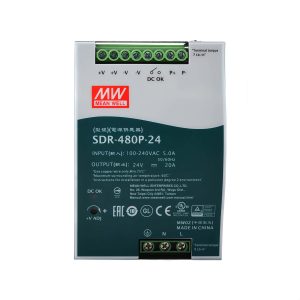

SDR-480P 系列是明纬推出的480W 单组导轨型电源（具主动式 PFC 与并联功能），支持90~264VAC 宽范围交流输入（兼容 127~370VDC），提供24V/20A、48V/10A两种输出规格，具备主动式 PFC 功能（PF≥0.94）、94% 超高效率、150% 高峰负荷能力（720W/3 秒）、7+1 并联功能（最高 3840W） 及UL508 认证，85.5mm 紧凑宽度设计，工作温度范围 **-25~+70℃，适配 TS-35/7.5 或 15 导轨安装，经 100% 满载老化测试，享有3 年保固 **，适用于大功率工业控制场景。
2. 思维导图
电磁兼容：符合EN55032 Class B、EN61000-6-2等工业标准
适用场景：大功率工业控制系统、工业自动化设备
峰值参数：峰值电流30~15A，峰值功率720W（3秒）
纹波噪声：100~120mVp-p（最大）
效率：94%（典型值）
精度：电压精度±1.0%~±1.2%，线性/负载调整率±0.5%/±1.0%
电压调整：2428V、4855V
输出规格：24V/20A、48V/10A（均480W）
品质：100%满载老化测试
环境：工作温度-25~+70℃（需参考减额曲线）
认证：UL508、IEC62368-1、EAC TP TC 004、SEMI F47等
保护功能：短路/过负载/过电压/过温度
核心优势：94%高效率、150%高峰负荷能力（720W/3秒）
特殊功能：7+1并联功能（最高3840W）、内建DC OK继电器触点
核心配置：主动式PFC功能（PF≥0.94）、自然风冷、内置恒流限制电路
输入：90264VAC（4763Hz），兼容127~370VDC
包装：1.6Kg/台，8台/箱（13.8Kg/0.9CUFT）
尺寸：85.5125.2128.5mm（WHD）
安装：TS-35/7.5或TS-35/15导轨
保固：3年
品牌：MEAN WELL（明纬）
类型：480W单组导轨型电源（具PFC与并联功能）
型号：SDR-480P系列
?? 合规与应用
?? 电气规格
? 核心特性
?? 产品基础信息
3. 详细总结
一、产品核心信息
产品名称：SDR-480P 系列 480W 单组导轨型电源（具 PFC 与并联功能）
品牌归属：MEAN WELL（明纬）
核心定位：工业级大功率导轨电源，主打高功率因数、超高效率、并联扩容能力与超强高峰负荷能力，适配对功率和稳定性有高要求的大功率工业控制场景
保固期限：3 年
安装要求：支持 TS-35/7.5 或 TS-35/15 标准导轨安装；永久满载工作时，需预留安装空隙（顶部 40mm、底部 20mm、左右各 5mm，相邻为热源时 15mm）
结构设计：85.5mm 紧凑宽度，金属外壳利于散热，自然风冷无需额外散热设备
二、核心特性与优势
输入输出与核心配置
宽范围输入：交流 90~264VAC（频率 47~63Hz），兼容直流 127~370VDC，适配多场景供电需求
主动式 PFC 功能：功率因数 PF≥0.94（230VAC）、≥0.99（115VAC，满载），满足 EN61000-3-2 谐波规范
高峰负荷能力：支持 150% 额定功率峰值负荷，最长持续 3 秒，峰值功率达 720W，峰值电流分别为 24V 款 30A、48V 款 15A（平均输出功率不超过额定功率）
输出可调：电压调整幅度支持 24~28V（24V 款）、48~55V（48V 款），适配不同设备电压需求
7+1 并联功能：最高可并联 8 组，总功率达 3840W，并联核心要求：
各单元输出电压差异＜0.2V
总输出电流≤（单组额定电流 × 组数 ×0.9）
最小总负载≥3% 额定总负载
全保护机制：
过负载保护：110%~150% 额定功率时，超 3 秒关断输出（自动恢复）；＞150% 额定功率时，2 秒内恒流限制（自动恢复），超 2 秒关断输出
过电压保护：24V 款 29~33V、48V 款 56~65V，关断输出后自动恢复或重启恢复
过温度保护：检测功率开关散热器温度（105℃±5℃），关断输出，温度下降后自动恢复；短路保护同步适配对应逻辑
环境适应性
工作温度：-25~+70℃（需参考减额曲线，低输入电压下需减额输出）
工作湿度：20~95% RH（无冷凝）
储存条件：温度 - 40~+85℃，湿度 10~95% RH
耐振动：组件符合 10~500Hz、2G、10 分钟 / 周期，X/Y/Z 轴各 60 分钟；安装符合 IEC60068-2-6 标准
海拔高度：超 2000 米时，无风扇机型环境温度每 1000 米下降 3.5℃，有风扇机型下降 5℃
安全与合规认证
安规认证：通过 UL508、TUV、IEC62368-1、EAC TP TC 004、AS/NZS 62368-1、BSMI CNS15598-1
电磁兼容：
发射：符合 BS EN/EN55032（CISPR32）Class B、CNS15936 标准
抗扰度：符合 BS EN/EN61000-4 系列（2/3/4/5/6/8/11）、BS EN/EN55035、BS EN/EN61000-6-2（EN50082-2）工业标准，通过 SEMI F47 认证
绝缘与耐压：绝缘阻抗＞100M Ohms（500VDC/25℃/70% RH）；输入 - 输出耐压 3KVAC、输入 - 机壳 2KVAC、输出 - 机壳 / DC OK 触点 0.5KVAC
三、关键电气规格表
规格项目 SDR-480P-24（24V） SDR-480P-48（48V）
额定输出电流 20A 10A
电流范围 0~20A 0~10A
额定功率 480W 480W
峰值电流（3 秒） 30A 15A
峰值功率（3 秒） 720W 720W
纹波与噪声（最大） 100mVp-p 120mVp-p
电压调整范围 24~28V 48~55V
电压精度 ±1.2% ±1.0%
线性调整率 ±0.5% ±0.5%
负载调整率 ±1.0% ±1.0%
典型效率 94% 94%
过电压保护值 29~33V 56~65V
功率因子（Typ.） ≥0.99（115VAC）/≥0.94（230VAC） ≥0.99（115VAC）/≥0.94（230VAC）
浪涌电流（Typ.） 40A（115VAC）/80A（230VAC） 40A（115VAC）/80A（230VAC）
交流电流（Typ.） 5A（115VAC）/2.5A（230VAC） 5A（115VAC）/2.5A（230VAC）
漏电流 <0.6mA（240VAC） <0.6mA（240VAC） 四、附加功能与注意事项 DC OK 信号：继电器触点最大规格 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A（阻性负载），电源开启 / 正常时触点闭合，关断 / 故障时断开 输入相关参数：满载启动 / 上升时间：230VAC 下 1500ms/150ms，115VAC 下 3000ms/150ms；保持时间：230VAC 下 14ms（满载时） MTBF 寿命：最小 969.8K 小时（Telcordia SR-332 标准）、118.6K 小时（MIL-HDBK-217F 标准，25℃） 使用注意：峰值负荷最长持续 3 秒，平均功率不可超额定值；并联时需按规范接线，确保均流效果；所有参数默认在 230VAC 输入、额定负载、25℃环境下测得 4. 关键问题 问题：SDR-480P 系列电源的核心差异化功能是什么，并联扩容的关键要求有哪些？ 答案：核心差异化功能是7+1 并联功能（最高总功率 3840W）与主动式 PFC 功能（PF≥0.94）；并联关键要求：各单元输出电压差异＜0.2V、总输出电流≤（单组额定电流 × 组数 ×0.9）、最小总负载≥3% 额定总负载，最多可并联 8 组。 问题：SDR-480P 系列两种输出规格的额定电流、峰值参数及过温度保护触发条件分别是什么？ 答案：24V 款：额定电流 20A、峰值电流 30A、峰值功率 720W（3 秒）；48V 款：额定电流 10A、峰值电流 15A、峰值功率 720W（3 秒）；过温度保护触发阈值为105℃±5℃（检测功率开关散热器），保护模式为关断输出，温度下降后自动恢复。 问题：SDR-480P 系列电源的输入电压范围、效率表现及关键认证有哪些，适用于什么场景？ 答案：输入电压支持 90~264VAC（兼容 127~370VDC），典型效率达94%；关键认证包括 UL508、IEC62368-1、SEMI F47 等；适用于大功率工业控制系统、工业自动化设备等对功率和稳定性有高要求的场景。
