导轨电源

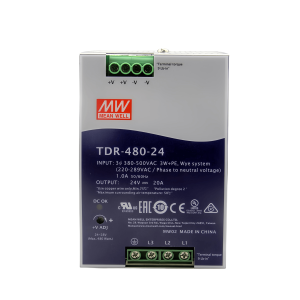

TDR-480 系列是明纬推出的480W 三相工业用导轨型电源（具主动式 PFC 功能），支持340~550VAC 三相宽范围输入（可双相操作，兼容 480~780VDC），提供24V/20A、48V/10A两种输出规格，具备93% 超高效率、主动式 PFC 电路（PF≥0.9）、短路 / 过负载 / 过电压 / 过温度全保护及UL508 认证，85.5mm 紧凑宽度设计，工作温度范围 **-30~+70℃，适配 TS-35/7.5 或 15 导轨安装，享有3 年保固 **，适用于工业控制系统、工厂自动化等场景。
2. 思维导图
电磁兼容：符合EN55032 Class B、EN61000-6-2等工业标准
适用场景：工业控制系统、半导体制造设备、工厂自动化、机电设备
功率因子：PF≥0.9（400VAC）、≥0.88（500VAC，满载）
纹波噪声：150mVp-p（最大）
效率：最高93%（典型值）
精度：电压精度±1.0%，线性/负载调整率±0.5%/±1.0%
电压调整：2428V、4855V
输出规格：24V/20A、48V/10A（均480W）
结构：85.5mm紧凑宽度，金属外壳（利于散热）
环境：工作温度-30~+70℃（需参考减额曲线）
认证：UL508、IEC62368-1、EAC TP TC 004等
保护功能：短路/过负载/过电压/过温度
核心配置：主动式PFC功能、自然风冷、内置恒流限制电路
输入：340550VAC（三相，可双相操作），兼容480780VDC
包装：1.51Kg/台，8台/箱（13Kg/1.16CUFT）
尺寸：85.5125.2128.5mm（WHD）
安装：TS-35/7.5或TS-35/15导轨
保固：3年
品牌：MEAN WELL（明纬）
类型：480W三相工业用导轨型电源（具PFC功能）
型号：TDR-480系列
?? 合规与应用
?? 电气规格
? 核心特性
?? 产品基础信息
3. 详细总结
一、产品核心信息
产品名称：TDR-480 系列 480W 三相工业用导轨型电源（具 PFC 功能）
品牌归属：MEAN WELL（明纬）
核心定位：工业级高功率三相导轨电源，主打高功率密度、宽压适配与高可靠性，适配中高功率工业控制场景
保固期限：3 年
安装要求：支持 TS-35/7.5 或 TS-35/15 标准导轨安装；永久满载工作时，需预留安装空隙（顶部 40mm、底部 20mm、左右各 5mm，相邻为热源时 15mm）
结构设计：金属外壳（提升散热效率），85.5mm 紧凑宽度，节省橱柜安装空间
二、核心特性与优势
输入输出与核心配置
宽范围输入：三相交流 340~550VAC（频率 47~63Hz），可双相操作，兼容直流 480~780VDC，适配多工业供电场景
主动式 PFC 功能：满足 EN61000-3-2 谐波电流规范，功率因子 PF≥0.9（400VAC）、≥0.88（500VAC，满载），能耗更优
输出可调：电压调整幅度支持 24~28V（24V 款）、48~55V（48V 款），适配不同设备电压需求
全保护机制：
过负载保护：额定功率的 105%~130%，恒流模式，3 秒后关闭输出，重启可自动恢复
过电压保护：24V 款 29~33V、48V 款 56~65V，保护模式为关断输出，电源重启后恢复
过温度保护：关断输出电压，温度下降后自动恢复；短路保护同步适配对应逻辑
环境适应性
工作温度：-30~+70℃（需参考减额曲线）
工作湿度：20~95% RH（无冷凝）
储存条件：温度 - 40~+85℃，湿度 10~95% RH
耐振动：组件符合 10~500Hz、2G、10 分钟 / 周期，X/Y/Z 轴各 60 分钟；安装符合 IEC60068-2-6 标准
海拔高度：超 2000 米时，无风扇机型环境温度每 1000 米下降 3.5℃，有风扇机型下降 5℃
安全与合规认证
安规认证：通过 UL508、IEC62368-1、EAC TP TC 004、BIS IS13252 (Part1)（仅 24V 款）、AS/NZS62368.1
电磁兼容：
发射：符合 BS EN/EN55032（CISPR32）、BS EN/EN61204-3 Class B 标准
抗扰度：符合 BS EN/EN61000-4 系列（2/3/4/5/6/8/11）、BS EN/EN55035、BS EN/EN61000-6-2（EN50082-2）工业标准
绝缘与耐压：绝缘阻抗＞100M Ohms（500VDC/25℃/70% RH）；输入 - 输出耐压 3KVAC、输入 - 机壳 2KVAC、输出 - 机壳 / 可选 DC OK 触点 0.5KVAC
三、关键电气规格表
规格项目 TDR-480-24（24V） TDR-480-48（48V）
额定输出电流 20A 10A
电流范围 0~20A 0~10A
额定功率 480W 480W
纹波与噪声（最大） 150mVp-p 150mVp-p
电压调整范围 24~28V 48~55V
电压精度 ±1.0% ±1.0%
线性调整率 ±0.5% ±0.5%
负载调整率 ±1.0% ±1.0%
典型效率 92.5% 93%
过电压保护值 29~33V 56~65V
交流电流（Typ.） 0.85A（400VAC）/0.7A（500VAC） -
功率因子（Typ.） ≥0.9（400VAC）/≥0.88（500VAC） ≥0.9（400VAC）/≥0.88（500VAC）
四、附加功能与注意事项
可选功能：DC OK 继电器触点（最大规格 60Vdc/0.3A、30Vdc/1A、30Vac/0.5A 电阻性负载），电源开启 / 正常时触点闭合，关断 / 故障时断开
输入相关参数：冷启动浪涌电流 50A；漏电流 < 3.5mA（530VAC）；满载启动 / 上升时间：400VAC 下 1200ms/60ms，500VAC 下 800ms/60ms；保持时间：400VAC/500VAC 下均为 20ms MTBF 寿命：最小 1174.0K 小时（Telcordia SR-332 标准）、108.3K 小时（MIL-HDBK-217F 标准，25℃） 使用注意：低输入电压下需减额输出，具体参照减额曲线；所有参数默认在 400VAC 输入、额定负载、25℃环境下测得；电源需结合终端设备进行电磁兼容确认 4. 关键问题 问题：TDR-480 系列电源的输入电压范围、核心配置亮点及安装空隙要求是什么？ 答案：输入电压支持340~550VAC 三相输入（可双相操作），兼容 480~780VDC；核心配置亮点是主动式 PFC 电路（PF≥0.9）与93% 超高效率，内置恒流限制电路；安装需预留顶部 40mm、底部 20mm、左右各 5mm 空隙（相邻为热源时 15mm），适配 TS-35/7.5 或 15 导轨。 问题：TDR-480 系列两种输出规格的额定电流、电压调整范围及过负载保护机制分别是多少？ 答案：24V 款（TDR-480-24）：额定电流 20A、电压调整范围 24~28V；48V 款（TDR-480-48）：额定电流 10A、电压调整范围 48~55V；过负载保护触发阈值为105%~130% 额定功率，保护模式为恒流限制，3 秒后关闭输出，重启可自动恢复。 问题：TDR-480 系列电源的环境适应性、关键认证及适用场景有哪些？ 答案：环境适应性方面，工作温度 **-30~+70℃，耐振动符合 IEC60068-2-6 标准，适应复杂工业环境；关键认证包括 UL508、IEC62368-1、EAC TP TC 004 等；适用场景涵盖工业控制系统、半导体制造设备、工厂自动化、机电设备 **，是中高功率工业场景的高竞争力电源解决方案。
