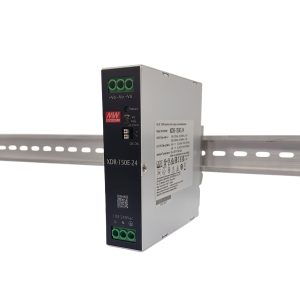

XDR-150E 系列是150W AC/DC 经济型超薄工业 DIN 导轨电源供应器，核心亮点为30mm 超薄宽度、85~264Vac 超宽输入、-40~+70℃宽工作温度范围，效率高达91% 且空载功耗仅0.6W~1W，内置恒流限制电路与DC OK 继电器触点，具备短路 / 过载 / 过压 / 过温全面保护，通过多领域全球安规认证，适配TS-35/7.5 或 15 DIN 导轨安装，提供3 年保固，广泛应用于工业控制系统、工厂自动化等工业场景。
2. 思维导图（mindmap）
工厂自动化、机电设备、电池充电器
工业控制系统、半导体制造设备
电磁兼容：传导/辐射发射Class B，抗扰度Level 3~4
安规认证：UL61010、IEC62368-1等多全球认证（KC、BIS可选购）
安装：适配TS-35/7.5或TS-35/15 DIN导轨
功能：内置DC OK继电器触点、恒流限制电路
保护：短路/过载/过压/过温保护，OVC Ⅲ过压类别
结构：无风扇自然风冷，尺寸30×125.2×116mm（W×H×D）
环境：工作温域-40+70℃，工作湿度2095%RH无冷凝
性能：效率≤91%，空载功耗0.6W~1W，纹波噪声≤200mVp-p
输出：12V/24V/36V/48V四档电压，额定功率120~156W（随电压/输入变化）
输入：85264Vac（AC）/120370Vdc（DC），47~63Hz
保固：3年
核心优势：30mm超薄、宽输入/温域、高效节能、全面保护
类型：150W AC/DC经济型超薄工业DIN导轨电源
型号：XDR-150E系列
应用场景
安规与兼容
核心特性
关键参数
产品概况
3. 详细总结
一、产品基础信息
产品名称：XDR-150E 系列 150W AC/DC 经济型超薄工业 DIN 导轨电源供应器
核心定位：以30mm 超薄尺寸实现 150W 高功率密度，兼顾节能性与极端环境适应性，是工业场景的高可靠电源解决方案
保固期限：3 年
全球认证：涵盖 ITE 62368-1、61558-1/-2-16、61010 等标准，通过 UL、TUV、CB、CCC、RCM、EAC 等多地区认证；KC 62368-1 和 BIS IS13252 认证可选购（库存品标签未标示）
二、核心规格参数
（1）输入参数
类型 范围 / 数值
交流输入电压 85~264Vac
直流输入电压 120~370Vdc
频率范围 47~63Hz
空载功耗（Typ.） 12V 型号：0.6W@115Vac、0.9W@230Vac；24V 型号：0.8W@115Vac、1W@230Vac
交流电流（Typ.） 2.6A/115Vac、1.6A/230Vac
浪涌电流（Typ.） 冷启动 20A/115Vac、40A/230Vac
漏电流 <1mA/240Vac （2）输出参数（四档型号对比） 型号 输出电压 额定电流（115Vac/230Vac） 电流范围（115Vac/230Vac） 额定功率（115Vac/230Vac） 电压调整范围 纹波噪声（最大） 电压精度 XDR-150E-12 12V 10A/11A 0~10A/0~11A 120W/132W 12~15V 200mVp-p ±2.0% XDR-150E-24 24V 5.2A/6.5A 0~5.2A/0~6.5A 124.8W/156W 24~29V 150mVp-p ±1.0% XDR-150E-36 36V 3.46A/4.33A 0~3.46A/0~4.33A 124.56W/155.88W 36~42V 120mVp-p ±1.0% XDR-150E-48 48V 2.6A/3.25A 0~2.6A/0~3.25A 124.8W/156W 48~55V 100mVp-p ±1.0% 共性参数 线性调整率 ±0.5%，负载调整率 ±1.0%；启动 / 上升时间：1200ms（60ms/230Vac）、2500ms（60ms/115Vac）（满载）；保持时间：16ms/230Vac、8ms/115Vac（满载，Typ.） （3）环境与物理参数 工作温度：-40~+70℃（+50℃满载，-40~-20℃且输入 85~90Vac 时负载降至 40%） 储存温度 / 湿度：-40~+85℃，10~95% RH 无冷凝 工作湿度：20~95% RH 无冷凝 工作高度：最高5000 米（海拔超 2000 米时，无风扇机型环境温度每 1000 米下降 3.5℃） 尺寸（W×H×D）：30×125.2×116mm（公差 ±1mm） 重量：单台 430g，包装规格 24 台 / 11.3Kg/1.16CUFT 耐振动：10~500Hz、2G，每周期 10 分钟，X/Y/Z 轴各 60 分钟（符合 IEC60068-2-6） 三、核心功能与特性 结构设计：30mm 超薄宽度，优化安装空间；无风扇自然风冷设计，静音无损耗 节能特性：最高效率达91%（Typ.），空载功耗低至 0.6W，节能减碳效果显著 保护功能： 过载保护：115Vac 时为额定功率的 105-150%，230Vac 时为 105-130%，恒流限流不关机，故障消除后自动恢复 过压保护：15~18V（12V 型号）、30~34V（24V 型号）、43~50V（36V 型号）、56~65V（48V 型号），关闭输出电压，重启后自动恢复 过温保护：关闭输出电压，故障消除后自动恢复 短路保护：全面覆盖故障场景，保障设备安全 特殊功能：内置 DC OK 继电器触点，最大额定值30Vdc/1A、30Vac/0.5A（电阻负载）；内置恒流限制电路，适配电池充电等场景 安全标准：符合 SELV 安全超低电压标准；耐压等级 I/P-O/P 4KVac、I/P-FG 2KVac、O/P-FG 1.5KVac、O/P-DC OK 0.5KVac；绝缘阻抗≥100M Ohms（500Vdc/25℃/70% RH） 四、安装与接线 安装适配：支持TS-35/7.5 或 TS-35/15 DIN 导轨安装（导轨不含在电源中） 安装间隙：满功率永久负载时，顶部预留 40mm、底部 20mm、两侧 5mm；相邻设备为热源时，两侧预留 15mm 接线规格： | 接线类型 | 实心线规格 | AWG 规格 | 剥线长度 | 螺丝端子扭矩 | |----------|------------|---------|----------|--------------| | 交流输入 | 最大 2.6mm | 20~10 AWG | 7~8mm | 5 Lb-In | | 直流输出 | 最大 2.6mm | 16~10 AWG | 7~8mm | 5 Lb-In | | 信号连接 | 最大 1.5mm | 24~16 AWG | 8~9mm | / | 端子定义： 输入端子：1=AC/L 或 DC+Vin，2=AC/N 或 DC-Vin，3=FG 输出端子：1=DC+Vo，2/3=DC-Vo 控制端子：1/2=DC OK 继电器触点 五、电磁兼容与 MTBF 电磁兼容： 发射：传导 / 辐射发射符合 Class B（BS EN/EN55032 等），谐波电流 Class A（BS EN/EN61000-3-2，负载≤80%） 抗扰度：ESD Level 3（空气 8KV / 接触 4KV）、辐射抗扰度 Level 3（10V/m）、浪涌 Level 4（2KV 线对线 / 4KV 线对 chassis）等，均满足标准 A 类要求 MTBF：最小2201.7K 小时（Telcordia SR-332 标准），最小440.4K 小时（MIL-HDBK-217F 标准，25℃） 六、应用场景 工业控制系统、半导体制造设备 工厂自动化生产线、机电设备 工业级电池充电器 4. 关键问题 问题 1：XDR-150E 系列的功率输出有何特殊设计？不同输入电压下功率差异对选型有何影响？ 答案：特殊设计是功率随输入电压动态调整，230Vac 输入时额定功率可达 132~156W，115Vac 输入时为 120~124.8W，适配不同地区电网电压；选型影响：若设备在北美等 115Vac 地区使用，需按 115Vac 对应的额定功率核算负载（如 12V 型号 115Vac 下仅 120W），避免过载；在 230Vac 地区可充分发挥 150W 额定功率，适配高功率设备。 问题 2：XDR-150E 系列四档型号的纹波噪声和电压精度差异明显，如何根据设备需求匹配？ 答案：纹波噪声差异：12V 型号（200mVp-p）>24V 型号（150mVp-p）>36V 型号（120mVp-p）>48V 型号（100mVp-p）；电压精度差异：仅 12V 型号为 ±2.0%，其余均为 ±1.0%。匹配原则：对纹波敏感的精密设备（如半导体制造设备）优先选 48V 或 36V 型号；对电压精度要求高的控制系统避开 12V 型号，选择 24V/36V/48V 型号；大电流低电压负载（如电机）可选用 12V 型号，其 10A/11A 大电流适配需求。
问题 3：该电源在极端环境（低温、高海拔）下的使用限制是什么？如何规避风险？
答案：极端环境限制：① 低温：-40~-20℃且输入 85~90Vac 时，负载需降至 40% 以下；② 高海拔：超 2000 米后，无风扇机型环境温度每 1000 米下降 3.5℃。规避措施：① 低温高海拔场景下，预留功率余量（如按额定功率的 70% 选型）；② 避免在 - 40~-20℃同时叠加 85~90Vac 低输入电压使用，必要时配备输入电压稳压器；③ 高海拔安装时，严格遵守环境温度降额要求，避免长时间满载运行。

Details
