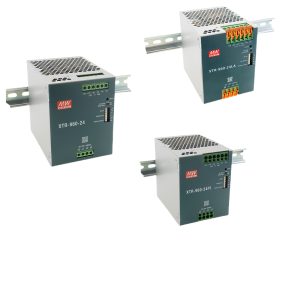

XTR-960 系列是960W 三相输入超薄工业级导轨电源供应器，核心亮点为96mm 超薄宽度、320~600Vac 三相宽输入（支持双相操作）、-40~+85℃超宽工作温度范围，效率高达96% 且空载功耗 <3.1W，具备200% 峰值功率（最长 5 秒）、3+1 并联扩容至 3840W、远程开关控制与内置 ORing FET 功能，通过工业 / 船用 / 危险区域多领域认证，适配TS-35/7.5 或 15 DIN 导轨安装，提供5 年保固，广泛应用于工业控制系统、半导体制造设备等高端大功率工业场景。 2. 思维导图（mindmap） 工厂自动化、大功率机电设备、船用设备、危险区域设备 工业控制系统、半导体制造设备 电磁兼容：传导/辐射发射Class B，抗扰度Level 3~4 安规认证：UL61010、IEC62368-1等，含DNV船用、C1D2危险区域、SEMI47认证 安装：适配TS-35/7.5或15 DIN导轨，支持GL型面板安装 功能：DC OK继电器触点、恒流限制、主动式均流并联、远程控制、ORing FET 保护：短路/过载/过压/过温保护，OVC Ⅲ过压类别，PCB保护涂层 结构：无风扇自然风冷，尺寸96×125.2×132mm（W×H×D） 环境：工作温域-40+85℃，工作湿度2095%RH无冷凝 性能：效率≤96%，空载功耗<3.1W，纹波噪声≤150mVp-p 输出：24V/36V/48V三档电压，额定功率959.76960W，峰值功率1918.81920W（5秒） 输入：320600Vac（三相）/450800Vdc，47~63Hz，浪涌电流<10A 端子类型：Blank（螺丝）、LA（免工具）、PI（推入式） 核心优势：96mm超薄、三相宽输入、200%峰值功率、-40~+85℃超宽温、远程控制、5年保固 类型：960W AC/DC三相输入超薄工业级导轨电源 型号：XTR-960系列 应用场景 安规与兼容 核心特性 关键参数 产品概况 3. 详细总结 一、产品基础信息 产品名称：XTR-960 系列 960W AC/DC 三相输入超薄工业级导轨电源供应器 核心定位：面向高端超大功率工业场景，以96mm 超薄尺寸实现三相宽输入适配，融合超高峰值功率、超大容量并联扩容、远程控制等多功能，可靠性与适配性行业领先 型号细分：按端子类型分为 Blank（螺丝端子）、LA（免工具杠杆端子）、PI（推入式端子）；GL 型含安装支架，适配高振动 / 船用场景 保固期限：5 年（长质保凸显高可靠性） 全球认证：涵盖 ITE 62368-1、61558-1/-2-16、61010 等标准，通过 UL、TUV、CB、CCC、RCM、EAC 认证，额外获得DNV 船用认证（仅 GL 型）、C1D2 危险区域认证、SEMI47 认证；KC、BIS 认证可选购（库存品标签未标示） 二、核心规格参数 （1）输入参数 类型 范围 / 数值 三相交流输入电压 320~600Vac（支持双相操作，需降载） 直流输入电压 450~800Vdc 频率范围 47~63Hz 空载功耗（Typ.） <3.1W@400Vac（开启状态）；6.5W@400Vac（远程关闭状态） 功率因素（Typ.） PF≥0.92/400Vac、PF≥0.9/500Vac（满载时） 交流电流（Typ.） 2A/400Vac、1.4A/500Vac 浪涌电流（Typ.） 冷启动 < 10A/500Vac（超低浪涌） 漏电流 <3.5mA/530Vac （2）输出参数（三档型号对比） 型号 输出电压 额定电流 额定功率 峰值电流（5 秒） 峰值功率（5 秒） 电压调整范围 纹波噪声（最大） 电压精度 效率（Typ.） XTR-960-24 24V 40A 960W 80A 1920W 24~29V 120mVp-p ±1.0% 95% XTR-960-36 36V 26.66A 959.76W 53.3A 1918.8W 36~42V 150mVp-p ±1.0% 95.5% XTR-960-48 48V 20A 960W 40A 1920W 48~55V 150mVp-p ±1.0% 96% 共性参数 线性调整率 ±0.5%，负载调整率 ±1.0%；启动 / 上升时间：800ms（60ms/400Vac）、600ms（60ms/500Vac）（满载）；保持时间：20ms/400Vac、20ms/500Vac（满载，Typ.） （3）环境与物理参数 工作温度：-40~+85℃（+60℃满载，需参考减额曲线） 储存温度 / 湿度：-40~+85℃，10~95% RH 无冷凝 工作湿度：20~95% RH 无冷凝 工作高度：最高5000 米（海拔超 2000 米时，无风扇机型环境温度每 1000 米下降 3.5℃） 尺寸（W×H×D）：96×125.2×132mm（公差 ±1mm） 重量：单台 1.9Kg，包装规格 6 台 / 13Kg/1.47CUFT 耐振动：10~500Hz、2G，每周期 10 分钟，X/Y/Z 轴各 60 分钟（符合 IEC60068-2-6） 防护设计：内部 PCB 板带保护涂层，具备基础防潮防尘能力 三、核心功能与特性 （1）核心功能亮点 三相 / 双相适配：320~600Vac 三相宽输入，双相操作需连接对应端子并按减额曲线降载 峰值功率输出：200% 额定功率，最长可持续 5 秒（如 24V 型号峰值 1920W），满足超大功率设备启动需求，峰值占空比 < 35%（如 5 秒峰值需间隔≥100 秒） 扩容与控制： 并联功能：3+1 主动式均流，最多 4 台并联，总功率达3840W（行业超大容量并联） 远程控制：通过 RC+/RC - 端子实现开关（开路或 2~5Vdc 开启，短路或 < 0.5Vdc 关闭） ORing FET 功能：内置反向电压保护，防止电机 / 电感负载反电动势损坏电源 安装灵活：支持TS-35/7.5 或 15 DIN 导轨安装，GL 型可通过支架实现面板 / 墙壁安装 （2）保护功能 保护类型 触发条件与响应方式 过载保护 额定功率的 105%~200%，可维持 5 秒；之后若输出电压 30%~100%，恒流限流不关机；输出电压 < 30% 时进入打嗝模式，故障消除后自动恢复 过压保护 30~35V（24V）、43~50V（36V）、56~65V（48V）；关闭输出电压，重启后自动恢复 过温保护 关闭输出电压，温度下降后自动恢复 短路保护 全面覆盖，故障消除后自动恢复 反向电压保护 内置 ORing FET，最大允许反向电压：24V<35V、36V<50V、48V<63V （3）安全与电磁兼容 过压类别：OVC Ⅲ（IEC/EN 61558-1/-2-16，海拔 2000 米）；OVC Ⅱ（IEC/EN/UL 61010、62368-1，海拔 5000 米） 安全标准：符合 SELV 安全超低电压标准 耐压等级：I/P-O/P 4.87KVac、I/P-FG 2.5KVac、O/P-FG 0.5KVac、O/P-DC OK 0.5KVac 绝缘阻抗：≥100M Ohms（500Vdc/25℃/70% RH） 电磁兼容： 发射：传导 / 辐射发射 Class B（BS EN/EN55032 等），谐波电流 Class A 抗扰度：ESD Level 4（空气 15KV / 接触 8KV）、浪涌 Level 4（2KV 线对线 / 4KV 线对地）等，均满足 A 类要求 四、安装与接线 安装间隙：满功率永久负载时，顶部预留 40mm、底部 20mm、两侧 5mm；相邻设备为热源时，两侧预留 15mm 接线规格： | 接线类型 | 实心线规格 | AWG 规格 | 剥线长度（Blank/LA/PI） | 端子扭矩 | |----------|------------|---------|--------------------------|----------| | 交流输入 | 最大 2.6mm | 18~10 AWG | 10~11mm/11~12mm/14~15mm | 螺丝端子：5 Lb-In；LA/PI 端子：无 | | 直流输出 | 最大 2.6mm | 16~10 AWG | 10~11mm/11~12mm/14~15mm | 螺丝端子：5 Lb-In；LA/PI 端子：无 | | 信号连接 | 最大 1.5mm | 24~16 AWG | 8~9mm | / | 端子定义： 输入端子：1=FG、2=AC/L1、3=AC/L2、4=AC/L3 输出端子：1/2/3=DC+Vo、4/5/6=DC-Vo 控制端子：1/2=DC OK 继电器触点；3=P+（均流）；4=P-（均流）；5=RC+（远程控制）；6=RC-（远程控制） 五、MTBF 与应用场景 MTBF：最小936.0K 小时（Telcordia SR-332 标准），最小117.5K 小时（MIL-HDBK-217F 标准，25℃） 应用场景： 工业控制系统、半导体制造设备（SEMI47 认证适配） 工厂自动化、超大功率机电设备（如大型电机、储能系统） 船用设备（DNV 认证适配）、危险区域设备（C1D2 认证适配） 4. 关键问题 问题 1：XTR-960 系列作为超大功率电源，在散热和安装方面有哪些特殊要求？如何避免过热风险？ 答案：特殊要求：① 安装间隙：顶部必须预留 40mm、底部 20mm、两侧 5mm，相邻为热源时扩大至 15mm，保障自然风冷散热；② 接线规格：直流输出需用 16~10 AWG 粗线，剥线长度按端子类型适配（Blank 型 10~11mm），避免接线电阻过大发热；③ 环境限制：海拔超 2000 米时，环境温度每 1000 米下降 3.5℃，高温（>60℃）环境需按减额曲线降低负载。避免过热措施：① 避免在 + 60℃以上环境长时间满载运行，高温场景预留 30% 功率余量；② 安装时远离其他热源，确保通风顺畅；③ 并联使用时，确保各台电源负载均衡（电压差 < 0.2V），避免单台过载发热；④ 定期检查 PCB 涂层是否完好，防止防尘防潮失效导致散热不良。 问题 2：XTR-960 系列的 200% 峰值功率和 3840W 并联功率，分别适配哪些具体工业场景？使用时需注意什么？ 答案：适配场景：① 200% 峰值功率（如 24V 型号 1920W/5 秒）：适配大型电机启动、电感负载励磁等需要瞬时超大功率的场景，避免因启动电流过大触发保护；② 3840W 并联功率（4 台并联）：适配储能系统、大型自动化生产线、大功率设备集群供电等需要超大容量持续供电的场景。使用注意事项：① 峰值功率：单次最长持续 5 秒，占空比 <35%（如 5 秒峰值需间隔≥100 秒），避免频繁触发导致元件损耗；② 并联功率：最多并联 4 台，总输出电流≤各组额定电流 × 组数 ×0.9，最小负载> 总负载的 5%，需短接 P+/P - 均流线并使用短粗导线并联，确保电流均衡。
问题 3：XTR-960 系列与同系列 XTR-480/XTR-240 系列相比，核心差异和选型逻辑是什么？
答案：核心差异：① 功率与电流：XTR-960 单台额定功率 960W（最大 40A），XTR-480 为 480W（最大 30A），XTR-240 为 240W（最大 15A）；② 并联容量：XTR-960 并联达 3840W，XTR-480 为 1920W，XTR-240 为 960W；③ 尺寸：XTR-960 宽 96mm，XTR-480 宽 63mm，XTR-240 宽 48mm；④ 输出电压：XTR-960 无 12V 型号，仅 24V/36V/48V。选型逻辑：① 超大功率场景（单台需 > 480W 或并联需 > 1920W）：选 XTR-960，适配大型设备、储能系统；② 中大功率场景（单台 240~480W）：选 XTR-480，平衡功率与安装空间；③ 中小功率 + 空间受限场景：选 XTR-240，48mm 超薄尺寸适配紧凑控制柜；④ 电压需求：需 12V 输出选 XTR-240/XTR-480，仅需高压输出（24V+）且大功率选 XTR-960。
