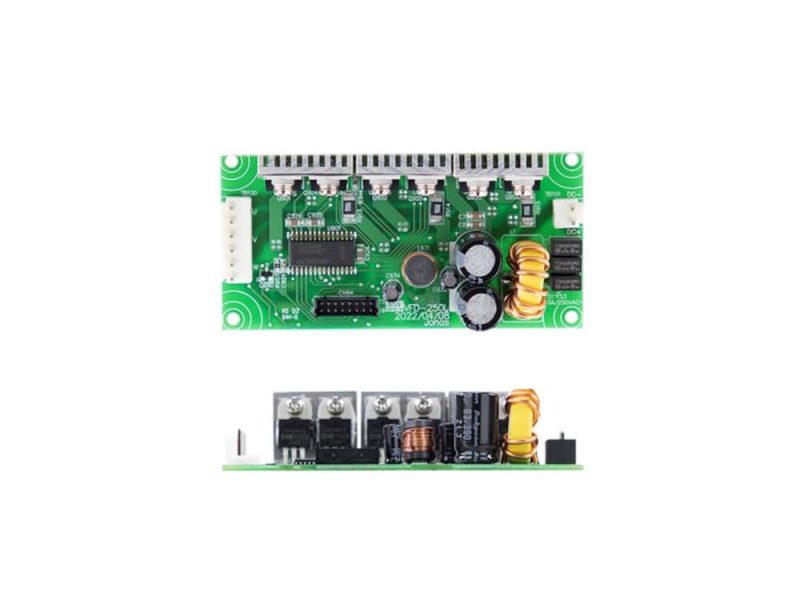

MEAN WELL 的VFD-150P-48是一款150W 通用型直流输入变频驱动器，具备20~55VDC 宽范围直流输入、4.3A 额定电流与8.6A 峰值电流（可持续 5 秒） ，采用无风扇空气对流冷却设计，支持外部 PWM 控制器控制，内置电流、直流总线电压、温度三类传感器，拥有短路 / 过流保护（保护模式为关断输出电流、重启恢复），工作温度范围 **-30~+65℃** ，适用于三相电机驱动（BLDC、感应电机、同步磁阻电动机） ，可应用于风扇、泵、自动门、医疗设备等场景，提供3 年保固，并符合 CB IEC61800-5-1、TUV BS EN/EN61800-5-1 等多项安规标准。
包装：96pcs/9.26kg/1.44CUFT
重量：0.09kg
尺寸（LWH）：101.650.828.6mm
EMC抗扰度：EN61000-4系列（ESD Level3、Radiated Level3等）
EMC发射：BS EN/EN IEC61800-3（Conducted/Radiated，Class A、C2）
安全规范：CB IEC61800-5-1、TUV BS EN/EN61800-5-1、EAC TP TC004
耐振动：10~500Hz，2G，10分钟/周期，X/Y/Z轴各60分钟
储存温度/湿度：-40+85℃、1095%RH（无冷凝）
工作湿度：20~90%RH（无冷凝）
工作温度：-30~+65℃（需参考“降额曲线”）
冷却方式：空气对流（无风扇）
额外保护建议：DC BUS电压超60V关断PWM，温度超105℃关断PWM
保护模式：关断输出电流，重启后恢复
保护类型：短路保护、过流保护
温度传感器：10K NTC（检测IGBT温度，TSM2A103F34D1R，PIN3 of CN93）
直流总线电压传感器：HV+ sensor（48V时输出2.5V，PIN1 of CN93）
电流传感器：6mΩ下桥开关分流电阻（U/V/W相，PIN4~6 of CN93）
故障信号：TTL输出（正常>3V，异常<0.5V，PIN7 of CN93）
辅助电源：非隔离15V输出（最大电流0.2A，纹波1V，PIN14 of CN93）
控制方式：外部PWM控制器控制（支持SPWM/SVPWM调制）
效率：93%（150W、20VAC输出线对线测试）
开关频率范围：2.5KHz~15KHz
电压范围（UVW）：0~34V（适用于48V电机）
峰值电流：8.6A（可持续5秒）
额定电流：4.3A
额定功率：150W
PWM输入：TTL信号（IGBT ON>2.6V，OFF<0.8V，Iin=2mA，PIN8~13 of CN93）
额定输入电流：3.5A（48VDC Typ.）
电压范围：20~55VDC
应用建议：制动电路装于直流输入端，避免减速时DC BUS过压
安装参考：官方手册（http://www.meanwell.com/manual.html）
可选配件：控制板（MW订单编号VFD-CB，数量1）
具体领域：风扇、泵、自动门、便携式电动工具、自动驾驶汽车、机器人、自动包装机、医疗设备、健身器材、AGV轮式电机、HEPA空气过滤器
适用电机：三相电机（BLDC、感应电机、同步磁阻电动机）
物理参数
安规与EMC
环境参数
保护功能
内置传感器
核心功能
输出参数
输入参数
保固期限：3年
核心特点：无风扇设计、外部PWM可控、宽温工作、多传感器配置
类型：150W通用型直流输入变频驱动器
型号：VFD-150P-48
品牌：MEAN WELL（MW）
配件与安装
应用场景
安规与物理特性
保护与环境特性
功能与传感器
核心电气规格
产品基础信息
一、产品基础信息
- 基本标识：MEAN WELL（MW）旗下VFD-150P-48 型号，属于150W 通用型直流输入变频驱动器，全球交易品项识别码可通过官网链接查询。
- 核心定位：专为三相电机驱动设计，兼顾小型化（尺寸 101.650.828.6mm）与高可靠性，支持外部控制，适用于多领域低功率电机驱动场景。
- 保固政策：提供3 年保固，为长期使用提供保障。
二、核心电气规格
（1）输入参数
| 输入参数 | 具体规格 |
|---|---|
| 电压范围 | 20~55VDC（宽范围直流输入，适配不同供电场景） |
| 额定输入电流 | 3.5A（Typ.，测试条件为 48VDC） |
| PWM 控制输入 | - 信号类型：TTL 输入
- 触发阈值：IGBT ON（>2.6V），IGBT OFF（<0.8V） - 输入电流：Iin=2mA - 引脚位置：PIN8~13 of CN93（控制 6 路开关电路） |
| 故障信号输出 | - 信号类型：TTL 输出
- 状态标识：正常（>3V），异常（短路 / OCP，<0.5V） - 引脚位置：PIN7 of CN93 |
（2）输出参数
| 输出参数 | 具体规格 |
|---|---|
| 额定功率 | 150W（核心功率指标） |
| 额定电流 | 4.3A |
| 峰值电流 | 8.6A（可持续 5 秒，满足短时高负载需求） |
| 电压范围（UVW） | 0~34V（三相线对线，适用于 48V 电机；用于 12V/24V 电机需考虑额定电流） |
| 开关频率范围 | 2.5KHz~15KHz（可根据电机需求调整） |
| 效率 | 93%（测试条件：150W 功率、20VAC 输出线对线） |
（3）辅助功能参数
| 辅助功能 | 具体规格 |
|---|---|
| 辅助电源（VCC） | - 输出电压：非隔离 15V（14.5~15.5V）
- 最大输出电流：0.2A - 纹波：1V - 引脚位置：PIN14 of CN93（供用户应用） |
| DC BUS 电压检测 | - 传感器输出：HV+ sensor（PIN1 of CN93）
- 输出特性：DC BUS 48V 时，传感器输出 2.5V - 计算公式：Voc Bus = (48 × HV+ sensor)/2.5 |
三、内置传感器与控制逻辑
（1）内置传感器配置
| 传感器类型 | 具体参数与功能 |
|---|---|
| 电流传感器 | - 类型：6mΩ 下桥开关分流电阻（每相 1 个）
- 引脚位置：U 相（PIN4）、V 相（PIN5）、W 相（PIN6） - 功能：电机转矩控制、过流检测（电流超 200% 额定值触发保护） |
| 直流总线电压传感器 | - 类型：HV+ sensor
- 功能：过压 / 欠压保护（电压超 60V 建议关断 PWM 输入） - 参考地：PIN2（HV-） |
| 温度传感器 | - 型号：TSM2A103F34D1R（Thinking Electronic）
- 规格：10K NTC - 引脚位置：PIN3（RTH） - 功能：检测 IGBT 工作温度（超 105℃建议关断 PWM） |
（2）核心控制逻辑
- PWM 三相控制：通过 3 个半桥 IGBTs 构成 6 路开关电路，每相由 PWM_UH/UL、PWM_VH/VL、PWM_WH/WL（PIN8~13）控制，兼容 TTL 和 CMOS 3.3V 信号；必须保持每相上下开关 300ns 最小死区时间（t_dead ≥300ns），避免短路。
- 过流保护触发：当输出电流超过额定值的 200%，且持续时间≥1μs（t_Tripmin.），保护电路触发，关断栅极驱动器，FAULT 信号变为低电平。
四、保护功能与环境适应性
（1）保护功能
| 保护类型 | 触发条件 | 保护模式 |
|---|---|---|
| 短路保护 | 输出短路或电流超 200% 额定值（持续≥1μs） | 关断输出电流，重启后恢复 |
| 过流保护 | 同短路保护触发条件 | 同短路保护模式 |
| 过压保护（建议） | DC BUS 电压超过 60V | 手动关断 PWM 输入信号或连接制动电阻 |
| 过温保护（建议） | IGBT 温度超过 105℃（NTC 检测） | 手动关断 PWM 输入信号 |
（2）环境特性
| 环境参数 | 具体要求 |
|---|---|
| 冷却方式 | 空气对流（无风扇设计，无噪音，延长生命周期） |
| 工作温度 | -30~+65℃（需参考 “降额曲线”，高温度下需减额负载） |
| 工作湿度 | 20~90% RH，无冷凝（避免潮湿环境影响电路） |
| 储存温度 / 湿度 | -40~+85℃、10~95% RH，无冷凝（适应长期储存需求） |
| 耐振动 | 10~500Hz，2G 强度，10 分钟 / 周期，X、Y、Z 轴各测试 60 分钟（适应振动场景） |
五、安规、可靠性与物理特性
（1）安规与电磁兼容（EMC）
| 类别 | 符合标准 | 具体要求 |
|---|---|---|
| 安全规范 | CB IEC61800-5-1、TUV BS EN/EN61800-5-1、EAC TP TC004 | 已通过上述认证，满足国际安全要求 |
| EMC 发射 | BS EN/EN IEC61800-3 | - Conducted：Class A、C2
- Radiated：Class A、C2（第二环境标准） |
| EMC 抗扰度 | EN61000-4 系列 | - ESD（EN61000-4-2）：Level3（空气 8KV，接触 4KV）
- Radiated（EN61000-4-3）：Level3 - EFT/Burst（EN61000-4-4）：Level3 - Surge（EN61000-4-5）：Level2（线 - 地 1KV，线 - 线 0.5KV） - Conducted（EN61000-4-6）：Level3 - Magnetic Field（EN61000-4-8）：Level2 |
（2）可靠性与物理参数
| 参数类别 | 具体规格 |
|---|---|
| MTBF（可靠性） | - Telcordia SR-332（Bellcore）：最小 4012.9K 小时
- MIL-HDBK-217F（25℃）：最小 303.7K 小时 |
| 物理尺寸 | 长 × 宽 × 高 = 101.6×50.8×28.6mm（LWH，小型化设计） |
| 重量 | 单台 0.09kg |
| 包装规格 | 96 台 / 箱，每箱重量 9.26kg，体积 1.44 立方英尺（CUFT） |
六、应用场景与安装建议
（1）适用场景
- 适用电机：三相电机，包括 BLDC（无刷直流电机）、感应电机、同步磁阻电动机。
- 具体领域：
- 通用设备：风扇、泵、自动门、便携式电动工具、健身器材。
- 工业自动化：机器人、自动包装机、AGV（自动导引车）轮式电机。
- 特殊领域：自动驾驶汽车、医疗设备、HEPA 空气过滤器（高可靠性需求场景）。
（2）安装与配件
- 可选配件：控制板（MW 订单编号 VFD-CB，数量 1，用于特定控制需求）。
- 安装参考：官方安装手册
- 应用建议：
- 制动电路 / 装置需安装在直流输入端，避免 BLDC 电机减速时 DC BUS 电压过高触发过压保护。
- 避免过快加速或电流控制不良，防止驱动器触发故障状态（FAULT 引脚低电平）。
- 规格量测条件：未特别说明时，所有参数均在输入 48VDC、额定负载、25℃环境下测量。
4. 关键问题
问题 1：VFD-150P-48 变频驱动器的核心电气参数（输入输出、峰值电流、效率）是什么？适用于哪些类型的电机？
答案：
（1）核心电气参数如下：
- 输入参数：直流输入电压 20~55VDC，额定输入电流 3.5A（48VDC Typ.），支持 TTL 型 PWM 控制输入（IGBT ON>2.6V、OFF<0.8V）。
- 输出参数：额定功率 150W，额定电流 4.3A，峰值电流 8.6A（可持续 5 秒），三相线对线电压 0~34V（适用于 48V 电机），开关频率 2.5KHz~15KHz，效率 93%（150W、20VAC 输出测试）。
（2）适用电机类型：专为三相电机设计，可驱动 BLDC（无刷直流电机）、感应电机、同步磁阻电动机三类电机；若用于 12V/24V 电机，需额外考虑电机额定电流是否匹配驱动器输出能力。
问题 2：VFD-150P-48 内置哪些传感器？各传感器的功能的是什么？在什么情况下需要触发保护措施？
答案：
（1）内置 3 类传感器，具体功能如下：
| 传感器类型 | 规格参数 | 核心功能 |
|---|---|---|
| 电流传感器 | 6mΩ 下桥开关分流电阻（U/V/W 相） | 1. 检测三相电流，用于电机转矩控制；
2. 过流检测：当电流超 200% 额定值（持续≥1μs），触发短路 / 过流保护 |
| 直流总线电压传感器 | HV+ sensor（PIN1） | 1. 检测 DC BUS 电压，48V 时输出 2.5V（计算公式：Voc Bus=(48×HV+ sensor)/2.5）；
2. 过压预警：电压超 60V 时需关断 PWM 输入 |
| 温度传感器 | 10K NTC（TSM2A103F34D1R） | 1. 检测 IGBT 工作温度；
2. 过温预警：温度超 105℃时需关断 PWM 输入，避免元件损坏 |
（2）需触发保护措施的场景：
- 短路 / 过流保护：输出短路或电流超 200% 额定值（持续≥1μs），驱动器自动关断输出电流，重启后恢复。
- 过压保护：DC BUS 电压超 60V，需手动关断 PWM 输入或连接制动电阻。
- 过温保护：IGBT 温度超 105℃，需手动关断 PWM 输入，防止元件烧毁。
问题 3：VFD-150P-48 的环境适应性与 EMC 抗扰度符合哪些标准？在实际应用（如 BLDC 驱动）中有哪些关键安装与控制建议？
答案：
（1）环境适应性与 EMC 抗扰度标准：
- 环境适应性：工作温度 - 30~+65℃（需参考降额曲线），工作湿度 20~90% RH（无冷凝），储存温度 - 40~+85℃；耐振动 10~500Hz、2G，X/Y/Z 轴各 60 分钟；冷却方式为无风扇空气对流。
- EMC 抗扰度：符合 EN61000-4 系列标准，具体包括 ESD Level3（空气 8KV / 接触 4KV）、Radiated Level3、EFT/Burst Level3、Surge Level2（线 - 地 1KV / 线 - 线 0.5KV）等，满足轻工业抗干扰需求。
（2）BLDC 驱动应用的关键建议：
- 控制信号设计：采用 SPWM 或 SVPWM 调制三相电压，控制 6 路 PWM 信号（PIN8~13），必须保持每相上下开关 300ns 最小死区时间，避免 IGBT 短路。
- 制动电路安装：制动电路 / 装置需安装在直流输入端，防止 BLDC 电机减速时 DC BUS 电压过高，触发过压风险。
- 传感器信号处理：利用 U/V/W 相电流传感器（PIN4~6）和 DC BUS 电压传感器（PIN1）建立控制逻辑，建议缩短外部检测电路长度，并用运算放大器放大信号，提升检测精度。
- 故障响应：若 FAULT 引脚输出低电平（<0.5V），需检查是否存在过流 / 短路问题，排查加速过快或电流控制不良等诱因，修复后重启驱动器恢复运行。
